シャフト部がばね鋼のため、工作物への当たりが柔らかく、加工時のビビリを抑制。
穴あけ加工後に発生した穴口元、抜け側のバリ取り(裏バリ取り)に最適。
回転速度が制御できる回転工具、装置でご使用いただけます。
マシニングセンタ
旋盤(ミーリング機能付き)
旋盤(ミーリング機能なし)
専用機
ロボット
回転工具（電動）

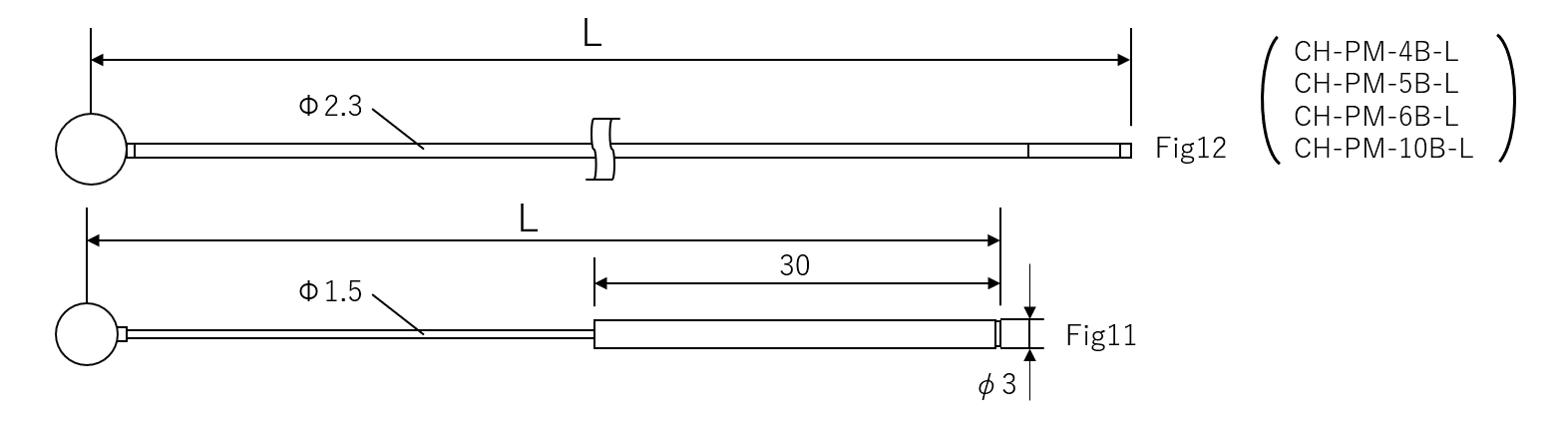

回転工具（エアー）| 番手相当 （色） |
商品コード | 砥石サイズ （ｍｍ） |
シャフト径 （ｍｍ） |
シャンク径 （ｍｍ） |
全長L （ｍｍ） |
推奨回転速度 (min-1) |
上限回転速度 (min-1) |
fig | |
| #800相当 （ブルー） |
CH-PB-3B | φ3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 1 | |
| CH-PB-4B | φ4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 1 | ||
| CH-PB-5B | φ5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 1 | ||
| CH-PB-6B | φ6 | φ1.5 | φ3 | 70 | 5000～8000 | 10000 | 1 | ||
| #400相当 (オレンジ） |
CH-PO-3B | φ3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 1 | |
| CH-PO-4B | φ4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 1 | ||
| CH-PO-5B | φ5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 1 | ||
| CH-PO-6B | φ6 | φ1.5 | φ3 | 70 | 5000～8000 | 10000 | 1 | ||
| #220相当 （グレー） |
CH-PM-3B | φ3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 1 | |
| CH-PM-4B | φ4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 1 | ||
| CH-PM-5B | φ5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 1 | ||
| CH-PM-6B | φ6 | φ1.5 | φ3 | 70 | 5000～8000 | 10000 | 1 | ||
| CH-PM-10B | φ10 | φ1.5 | φ3 | 70 | 4000～5000 | 6000 | 1 | ||
| CH-PM-3B-L | φ3 | φ1.5 | φ3 | 150 | – | 1000 | 1 | ||
| CH-PM-4B-L | φ4 | φ2.3 | φ2.3 | 150 | – | 3000 | 2 | ||
| CH-PM-5B-L | φ5 | φ2.3 | φ2.3 | 150 | – | 3000 | 2 | ||
| CH-PM-6B-L | φ6 | φ2.3 | φ2.3 | 150 | – | 3000 | 2 | ||
| CH-PM-10B-L | φ10 | φ2.3 | φ2.3 | 150 | – | 2000 | 2 | ||
| 番手相当 （色） |
商品コード | 砥石サイズ （ｍｍ） |
シャフト径 （ｍｍ） |
シャンク径 （ｍｍ） |
全長L （ｍｍ） |
推奨回転速度 (min-1) |
上限回転速度 (min-1) |
fig | |
| #800相当 （ブルー） |
CH-PB-3R | φ3×3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 3 | |
| CH-PB-4R | φ4×4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 3 | ||
| CH-PB-5R | φ5×5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 3 | ||
| #400相当 (オレンジ） |
CH-PO-3R | φ3×3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 3 | |
| CH-PO-4R | φ4×4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 3 | ||
| CH-PO-5R | φ5×5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 3 | ||
| #220相当 （グレー） |
CH-PM-3R | φ3×3 | φ1.5 | φ3 | 70 | 5000～8000 | 15000 | 3 | |
| CH-PM-4R | φ4×4 | φ1.5 | φ3 | 70 | 5000～8000 | 13000 | 3 | ||
| CH-PM-5R | φ5×5 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 3 | ||
| CH-PM-5R-C01 | φ5×10 | φ1.5 | φ3 | 70 | 5000～8000 | 12000 | 3 | ||

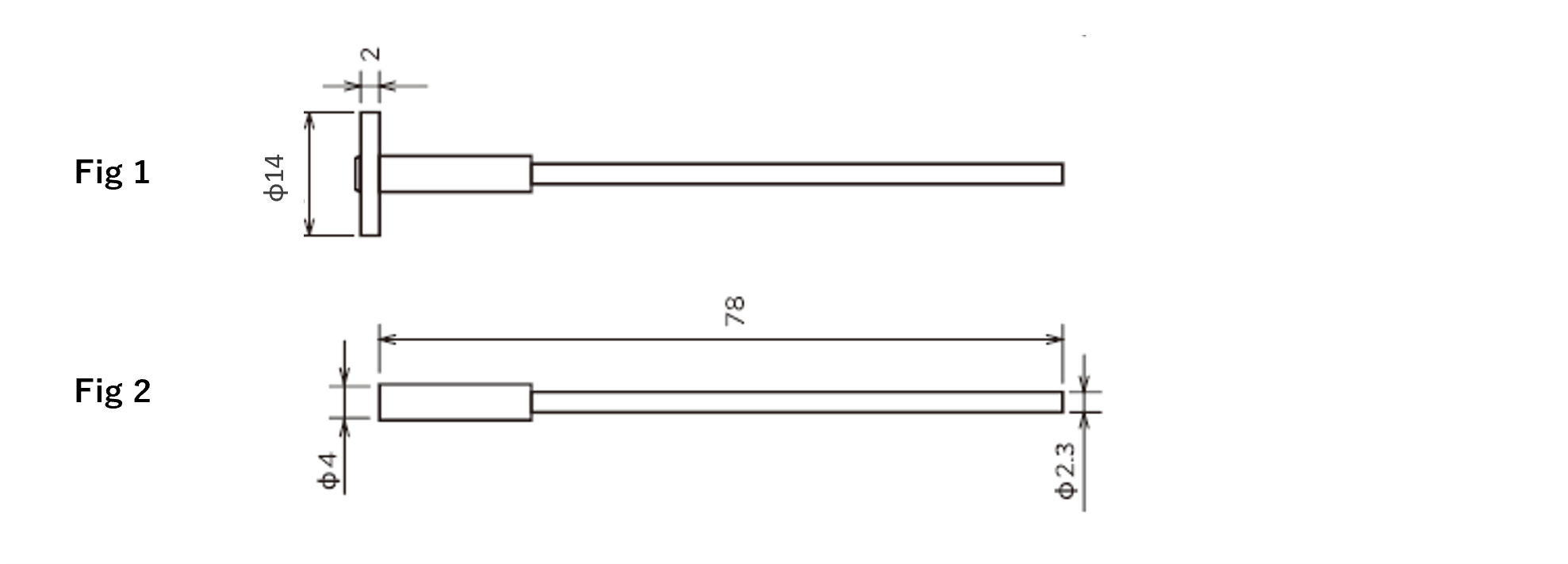

| 番手相当（色） | 商品コード | 砥石径×厚さ（ｍｍ） | 上限回転速度(min-1) | fig |
| #220相当 （グレー） |
CH-PM-14D | φ14×2 | 5000 | 4 |
| 商品コード | シャフト径（ｍｍ） | 全長L（ｍｍ） | 取付ねじ | 上限回転速度(min-1) | fig |
| CH-D-SH | φ2.3 | 78 | M2×6 | 5000 | 5 |
取付ねじ締結用専用レンチが同梱されます。
円盤ヘッド本体1枚と専用シャフト1本のセット品
※予告なく終了する場合がございます。
| 商品コード | 希望小売価格 |
| CHPM14D-SET | – |
Φ3用回転工具先端に取り付けご使用いただけます。
| 商品コード | 希望小売価格 |
| RMP3024X | オープン価格 |
・正回転（時計回り）でご使用ください。
・逆回転（反時計回り）で使用するとネジが緩み砥石が飛散する恐れがあります。
・上限回転速度を超えての使用
・エアー式回転工具での使用
