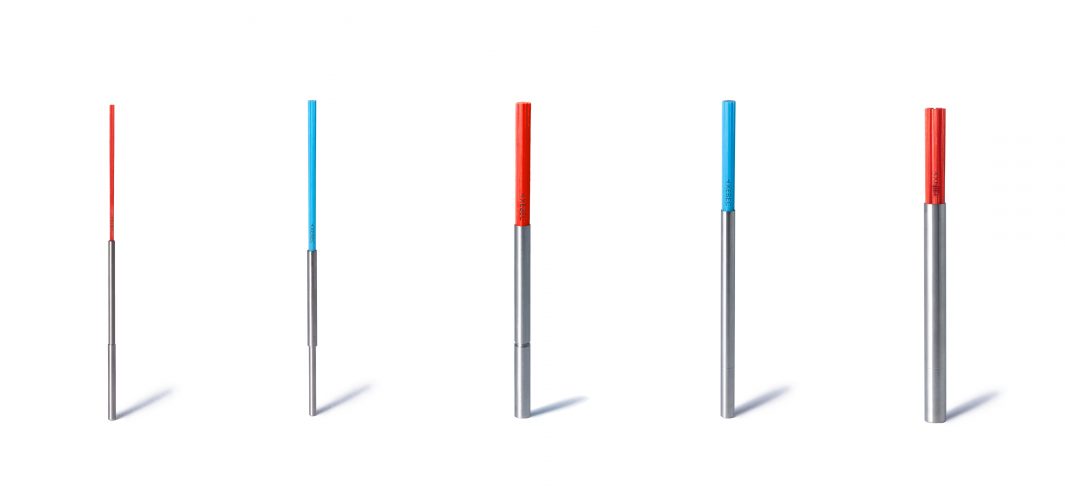

XEBECブラシ 内径・交差穴用

内径や穴底のバリ取り・カッターマーク除去・研磨に最適

対応機種

回転速度が制御でき、かつ6500min-1以上回転可能な装置、回転工具でご使用いただけます

  • マシニングセンタ
  • 旋盤(ミーリング機能付き)
  • 旋盤(ミーリング機能なし)
  • 専用機
  • ロボット
  • 回転工具(電動)
  • 回転工具(エアー)
ラインナップ
線材
(色)
商品コード ブラシサイズ
(mm)
シャフト径Dc
(mm)
シャンク径Ds
(mm)
線材長ℓ
(mm)
全長L
(mm)
上限回転速度
(min-1)
対象1次加工穴径
(mm)
fig
  A12
(赤)
CH-A12-1.5M φ1.5 φ2.5 φ3 50 120 20000 φ3.5~5 8
CH-A12-3M-TL φ3 φ4 φ3 50 120 14000 φ5~8 8
CH-A12-3L-TL φ3 φ4 φ4 50 170 12000 φ5~8 8
CH-A12-5M-TL φ5 φ6 φ6 50 120 14000 φ8~ 10 8
CH-A12-5L-TL φ5 φ6 φ6 50 170 12000 φ8~ 10 8
CH-A12-7M-TL φ7 φ8 φ6 50 120 14000 φ10~20 8
CH-A12-7L-TL φ7 φ8 φ8 50 170 12000 φ10~20 8
CH-A12-11M φ11 φ12 φ12 50 120 14000 φ14~20 8
CH-A12-11L φ11 φ12 φ12 50 170 12000 φ14~20 8
  A33
(青)
CH-A33-3M φ3 φ4 φ3 60 130 14000 φ5~8 8
CH-A33-3L φ3 φ4 φ4 60 180 12000 φ5~8 8
CH-A33-5M φ5 φ6 φ6 60 130 14000 φ8~10 8
CH-A33-5L φ5 φ6 φ6 60 180 12000 φ8~10 8
CH-A33-7M φ7 φ8 φ6 60 130 14000 φ10~14 8
CH-A33-7L φ7 φ8 φ8 60 180 12000 φ10~14 8
CH-A33-11M φ11 φ12 φ12 60 130 14000 φ14~20 8
CH-A33-11L φ11 φ12 φ12 60 180 12000 φ14~20 8

※ブラシサイズは概寸です。ブラシのため先端拡がりにより前後します。

使用上の注意事項

下記の場合はブラシが破損します。
・上限回転速度を超えての使用
・エアー式回転工具での使用
・円周外(工作物外)での使用

下記の場合はブラシが破損する可能性があります。
・偏心交差穴、斜め交差穴
・T字型の交差穴で2次加工穴径が1次加工穴径の100%以上
・十字型の交差穴で2次加工穴径が1次加工穴径の70%以上

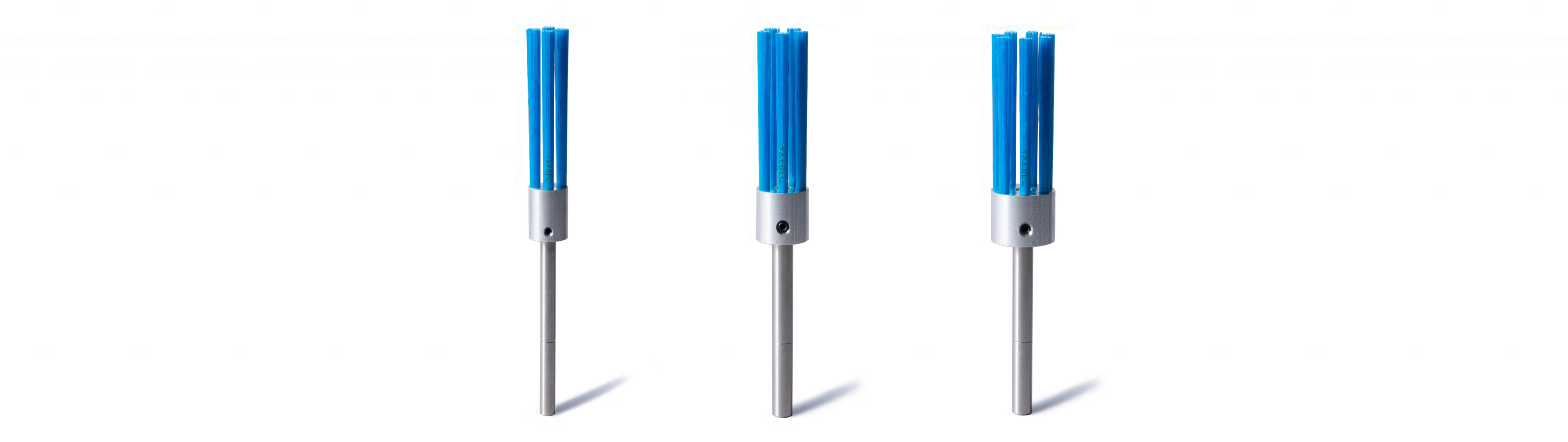

大径ラインナップ

新しい線材と新しい束配置を開発。
研削力と摩耗量、管理性を改善したことで、既存ラインナップよりも長寿命化を実現。
また、従来のシャンク一体型からシャンクとブラシ分離型へ変更することでコストを低減。

線材 商品コード ブラシサイズ(mm) シャンク径(mm) 線材長(mm) 全長(mm) 使用上限
回転速度(min-1)
対象1次
加工穴径(mm)
対象シャンクサイズ
  A34 CH-A34-15 φ15 φ6 60 150 9000 20~25 φ6
CH-A34-20 φ20 φ8 60 150 9000 25~30 φ8
CH-A34-25 φ25 φ8 60 150 9000 30~35 φ8



ツール構成

ブラシとシャンク部分に分かれています。消耗品はブラシとのみとなります。

専用シャンク

商品コード シャンク径(mm) 全長(mm) 対象ブラシサイズ
CH-SH-6 φ6 150 φ15
CH-SH-8 φ8 150 φ20, φ25



使用イメージ

初期加工条件

回転速度 7000 min-1
送り速度 300 mm/min
パス数 正回転1往復、逆回転1往復



使用上の注意事項

・上限回転速度を超えての使用
・エアー式回転工具(回転速度制御不能)での使用
・円筒外(工作物外)での使用
・穴入口から加工点が20mm未満の位置での使用
・加工設備、ツールホルダへ装着する際は、シャンクを30mm以上差し込み、確実に把握する。



初期加工条件で加工した場合、ブラシが破損する可能性がある穴径形状

・偏心交差穴、斜め交差穴、長穴の場合
・2次穴径がφ12超えの加工の場合
