金型(冷却穴)の研磨自動化

導入効果

Before
ツール

丸棒砥石

問題点

丸棒砥石を手作業で使用。手作業のため時間がかかっていた。さらに、300mmを超える深穴部分に対応するツールがないため、砥石を掴む自作の軸を製作する必要があり、労力がかかっていた。

After
ツール

XEBECブラシ 内径・交差穴用 深穴ロングシャンク(CH-A33-7F)

効果

短時間で綺麗な仕上がりを実現した。

ワーク情報
業界

金型

部品名

金型(冷却穴)

材質

SKD60

前加工

リーマ加工

加工条件
使用ツール

XEBECブラシ 内径・交差穴用 深穴ロングシャンク(CH-A33-7F)

加工内容

リーマー加工後の冷却穴研磨

回転速度(min-1)

12000

送り速度(mm/min)

2000

切込み量 (mm)

加工時間 (sec)

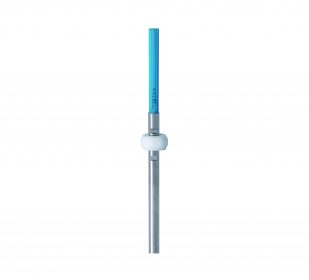

XEBECブラシ 内径・交差穴用 深穴ロングシャンク

深さ150mmを越える内径や穴底のバリ取り ・ カッターマーク除去 ・ 研磨に最適

→製品詳細はこちら
