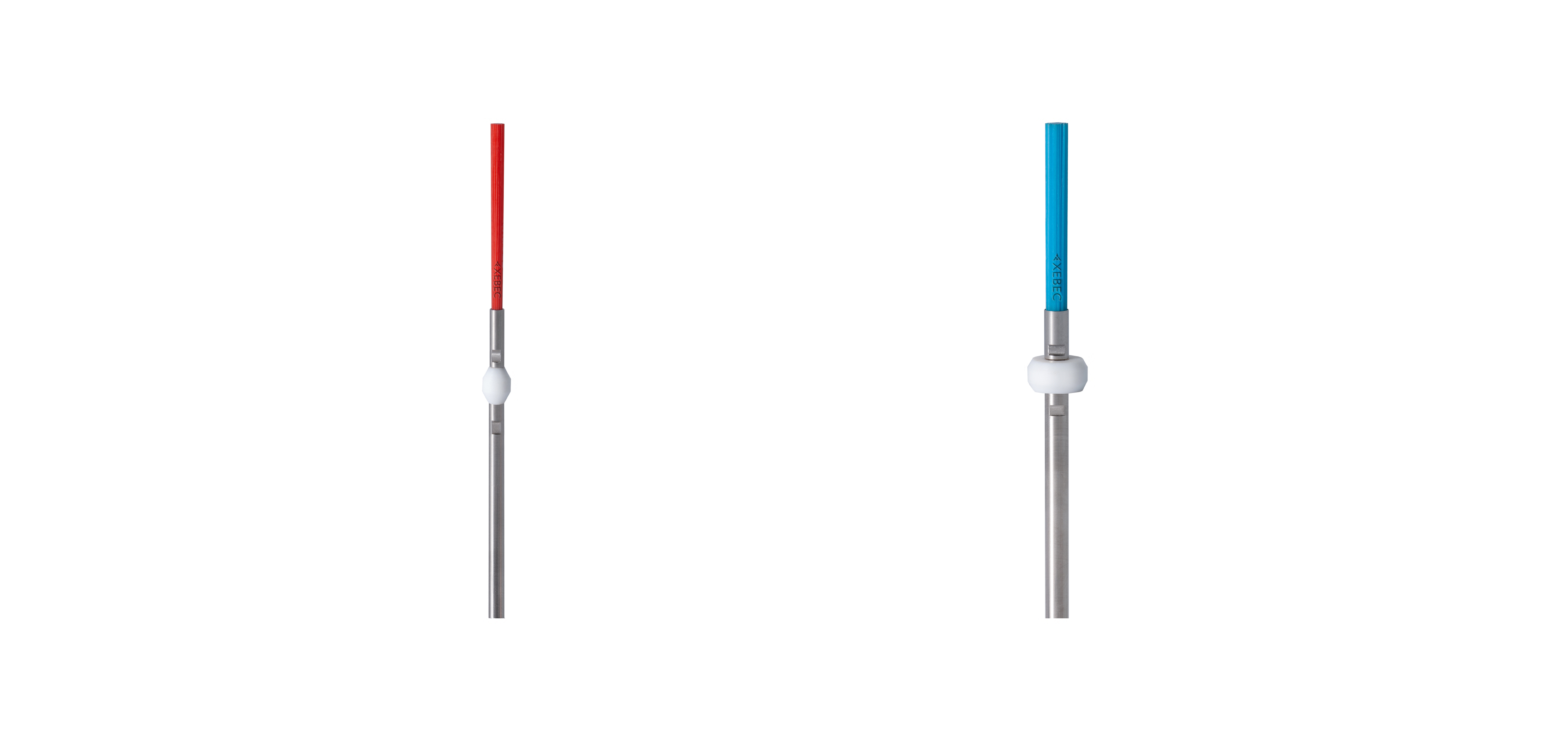

XEBECブラシ 内径・交差穴用 深穴ロングシャンク

深さ150mmを超える内径や穴底のバリ取り・カッターマーク除去・研磨に最適

対応機種

回転速度が制御でき、かつ8000min-1以上回転可能なフルカバータイプの装置でご利用いただけます。

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)
ラインナップ
線材
(色)
商品コード ブラシサイズ
(mm)
シャンク径Ds
(mm)
全長L
(mm)
上限回転速度
(min-1)
fig
  A12
(赤)
φ3 φ4 400 12000 8
φ5 φ6 400 12000 8
φ7 φ8 400 12000 8
φ11 φ12 400 12000 8
  A33
(青)
φ3 φ4 410 12000 8
φ5 φ6 410 12000 8
φ7 φ8 410 12000 8
φ11 φ12 410 12000 8



※本製品は特注品です。ご提供方法についてはお問合せください。
※ブラシサイズは概寸です。ブラシのため先端拡がりにより前後します。

使用上の注意事項

下記の場合はブラシが破損します。

○上限回転速度を超えての使用
○エアー式回転工具での使用
○円周外(工作物外)での使用



下記の場合はブラシが破損する可能性があります。

○偏心交差穴、斜め交差穴
○T字型の交差穴で2次加工穴径が1次加工穴径の100%以上
○十字型の交差穴で2次加工穴径が1次加工穴径の70%以上
