XEBECブラシ 旋盤用の「角シャンクタイプ」を発売します。発売日は2023年4月3日となります。
チラシは こちら からダウンロードいただけます。
従来の丸シャンクタイプでは対応できなかった長尺ワークやセンター押しワークにも対応できるようになりました。

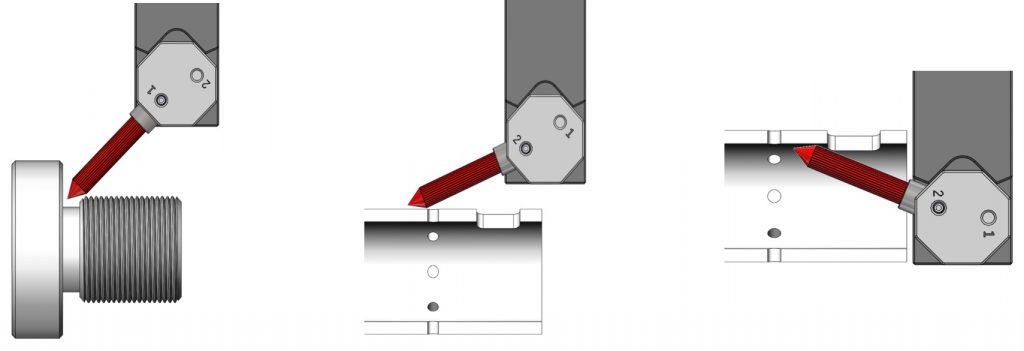

角シャンクタイプはブラシの角度が調整できるため、ねじのヌスミ部のバリや溝の内側など、様々な形状のワークに対応することが可能です。
| ホルダ商品コード | 対象ブラシ商品コード | シャンク高さ Hs(mm) |
高さ H(mm) |
シャンク幅 W(mm) |
幅 W(mm) |
シャンク長さ Ls(mm) |
全長 L(mm) |
| TM-SH-S2020 | A11-TB06 A21-TB06 A32-TB06 |
20 | 26 | 20 | 24 | 90 | 124 |
| TM-SH-S2525 | A11-TB06 A21-TB06 A32-TB06 |
25 | 31 | 25 | 24 | 100 | 134 |
※全長L は新品状態のブラシを取付けた際の寸法です。
※ブラシ用止めねじ、ヘッド用止めねじ、専用レンチ（ブラシ用のみ）が付属しています。
