ミーリング機能の無い旋盤でのバリ取りに最適なセラミックファイバー製ブラシです。
旋削機能のある設備であれば、以下の環境でご利用いただけます。
マシニングセンタ
旋盤(ミーリング機能付き)
旋盤(ミーリング機能なし)
専用機
ロボット
回転工具（電動）
回転工具（エアー）初回はブラシと専用ホルダをそれぞれご購入ください。

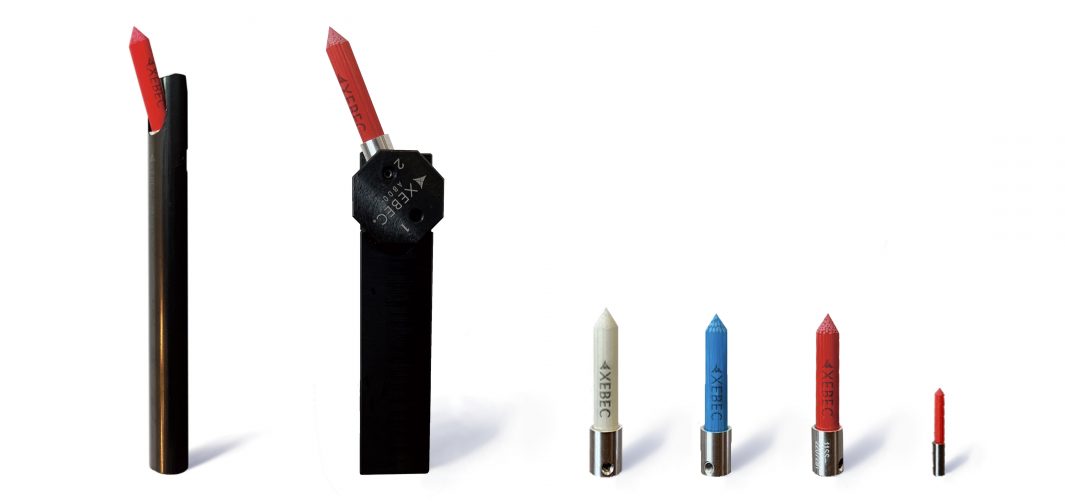

専用ホルダにブラシ本体を取付けて使用します。
| ホルダ商品コード | 対象ブラシ商品コード | シャンク高さ Hs(mm) |
高さ H(mm) |
シャンク幅 W(mm) |
幅 W(mm) |
シャンク長さ Ls(mm) |
全長 L(mm) |
| TM-SH-S2020 | A11-TB06 A21-TB06 A32-TB06 |
20 | 26 | 20 | 24 | 90 | 124 |
| TM-SH-S2525 | A11-TB06 A21-TB06 A32-TB06 |
25 | 31 | 25 | 24 | 100 | 134 |
※ブラシ用止めねじ、ヘッド用止めねじ、専用レンチ（ブラシ用のみ）が付属しています。
| ホルダ商品コード | 対象ブラシ商品コード | 全長 L(mm) |
シャンク径 Ds(φmm) |
使用可能毛丈 l(mm) |
挿入可能径 D(mm) |
最小加工径 (φmm) |
対応横穴サイズ (φmm) |
| TM-SH-06 | A11-TB025 | 107 | 6 | 3 | 11以上 | 12 | 3以下 |
| TM-SH-12 | A11-TB06 A21-TB06 A32-TB06 |
133 | 12 | 5.5 | 20以上 | 21 | 規定なし |
※ブラシ用止めねじ、専用レンチ（ブラシ用のみ）が付属しています。
| 線材（色） | 商品コード | ブラシサイズ （mm） |
線材長l (mm) |
対象ホルダ | |
| A11（赤） | A11-TB025 | φ2.5 | 15 | TM-SH-06 | |
| A11（赤） | A11-TB06 | φ6 | 30 | TM-SH-12 TM-SH-S2020 TM-SH-S2525 |
|
| A21（白） | A21-TB06 | φ6 | 30 | TM-SH-12 TM-SH-S2020 TM-SH-S2525 |
|
| A32（青） | A32-TB06 | φ6 | 30 | TM-SH-12 TM-SH-S2020 TM-SH-S2525 |
|
※ホルダとブラシは別売です
