XEBECフロートホルダーの使い方

取扱説明書ダウンロード（FH-ST12-SL10）

日本語PDF　英語PDF

取扱説明書ダウンロード（FH-ST20-60, FH-ST20-100）

日本語PDF　英語PDF

使用にあたって

対象ワーク形状

基本的には、XEBECブラシ表面用で加工可能なワークに対応しております。

ただし、ブラシが落下してしまうような断続加工や、突起物がある場合はご使用いただけません。

効果的な使用方法

装着時は、工作物に対して横から進入することができないため、以下のような方法でご使用ください。

①工作物上部より、無回転でブラシを工作物に進入させてください。

②設定値まで切込み、ばねを収縮させてください。

③ばねが収縮した後、ブラシを回転させ、送りを開始してください。

④加工終点でブラシの回転および送りを停止させてください。

⑤ブラシを工作物上部へ戻してください。

FH-ST12-SL10

専用ブッシュ取付け

FH-ST12ｰSL10はブッシュ未装着状態で、シャンク径φ10mmのS40M-SD10を取り付けることができます。
また、付属の専用ブッシュを取り付けることにより、シャンク径φ6mmのS06M・S15M-P、
Φ8mmのS25M・S40Mを装着できます。

シャンク固定ねじ穴とブッシュの穴を合わせ、専用ブッシュを奥まで差し込み、シャンク固定ねじをセットしてください。

FH-ST12ｰSL10 ばね交換方法

FH-ST12ｰSL10は、加工品質に合わせてばねを交換し、切込み荷重を変えることができます。
購入時、ばねは標準荷重用が内蔵されています。

ばねの格納部位はφ10.5×25～19（6mm摺動）です。
よって、ばねはφ10で、25mm～19mmの範囲で問題なく使用できるばねであれば、交換可能です。

また、同梱されている高荷重用ばね（0.72～1.05kgf）よりさらに高荷重の、
最大荷重ばね（1.52～3.34kgf）の取り扱いもございます。お問い合わせください。

FH-ST12-SL10

1　C形止め輪2を外します。
＊C形止め輸の取り外し、取り付けの際はスナップリングプライヤー軸用（C形止め輪サイズ20mm）をご使用ください。

2　鋼球押さえリングを外し、本体内に入っている鋼球を取り出します。(2箇所）。
＊鋼球は小さく紛失しやすいため、取り外す時はご注意ください。

3　ツール保持部を本体より抜きとりばねを交換し、描動部（ツール保持部）に薄くグリスを塗り本体へ戻します。

＊ツール保持部を本体に戻す際は、ツール保持部の舟形溝とフロートホルダー本体の鋼球用穴を合わせてください。

＊又、ツール保持部表面及び舟形溝内にゴミ等の付着のないことを確認してください。

＊当社推奨グリス：リチウム石けんグリス（NLGI番号2)

4　鋼球を入れ（2箇所）、鋼球押さえリングを取り付け、C形止め輪2をC形止め輪2用溝にはめてください。

＊鋼球は弊社指定のものを使用してください。指定以外のものを使用すると、動作不良、ツール破損の恐れがあり危険です。

5　ばね交換後ツール保持部底面を指で押し、ツール保持部が6mmスライドすることを確認してください。

FH-ST20

FH-ST20とφ60mmブラシの取り付け例

FH-ST20 専用ブッシュ取り付け

シャンク固定ねじ穴とブッシュの穴を合わせ、専用ブッシュを奥まで差し込み、シャンク固定ねじをセットしてください。

FH-ST20-60は、シャンク径φ12mmの「XEBECブラシ表面用」Φ60mmを取りつけることができます。
FH-ST20-100は、シャンク径φ16mmの「XEBECブラシ表面用」Φ100mmを取りつけることができます。

FH-ST20 ばね圧調整方法

※購入時、ばね圧は最小に設定されています。

標準荷重ばね時（購入時）

荷重調整ネジ２を緩め、荷重調整ネジ１をエンドまで締め込んだ後、荷重調整ネジ２を締め込みロックします。

① 荷重調整ねじ2を緩めます。
② 荷重調整ねじ1を締めこみます。
③ 荷重調整ねじ2を締めこみます。

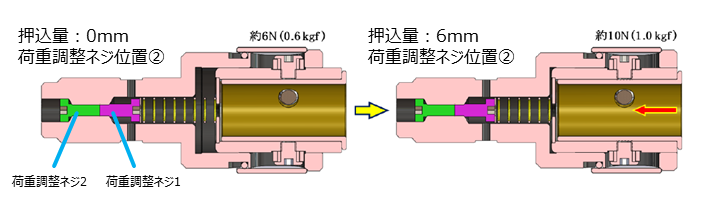

高荷重ばね時

荷重調整ネジ1を緩め、荷重調整ネジ2をエンドまで締め込んだ後、荷重調整ネジ1を締め込みロックします。

① 荷重調整ねじ１を緩めます。

② 荷重調整ねじ2を締めこみます。

③ 荷重調整ねじ1を締めこみます。

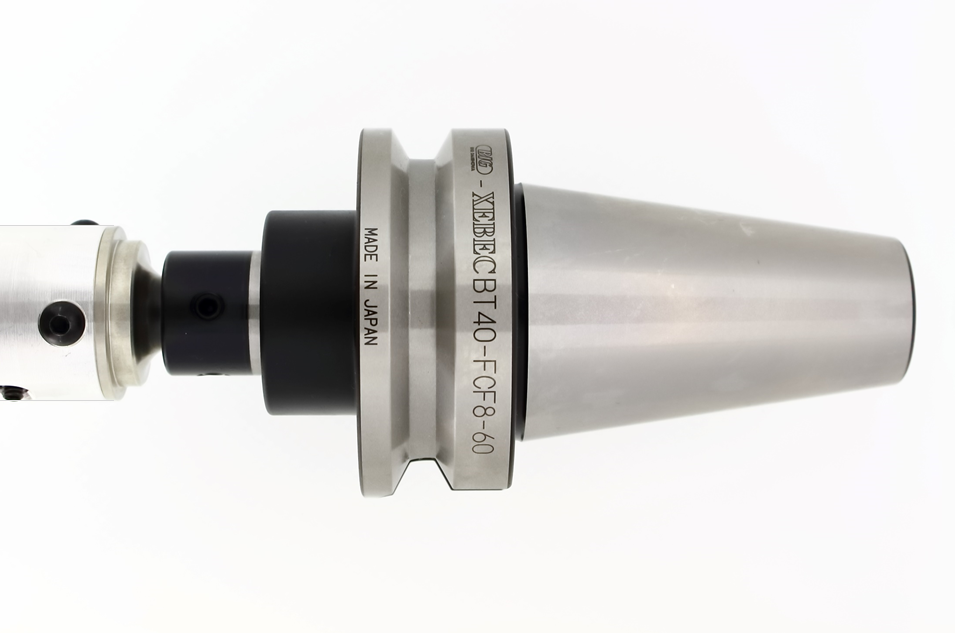

FH-BT30・FH-BT40とφ25mmブラシの取り付け例

「XEBECブラシ表面用」専用シャンクを奥まで差し込み(30mm)、シャンク固定ねじでセットしてください。
シャンク径によってはブッシュ(別売り)と組み合わせる必要があります。

FH-BT30・FH-BT40のばね圧調整方法

1　先端側より、六角レンチ（3mm）で、ロックボルトをゆるめてください。

2　六角レンチ（5mm）で調整ボルトを移動させ、ばね圧を調整します。

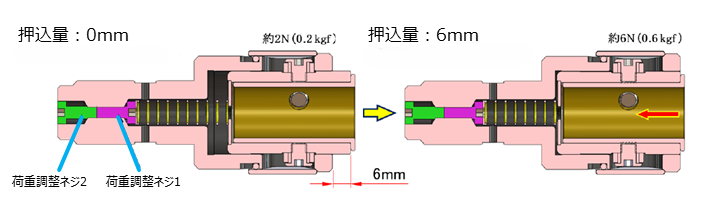

	ばね荷重(N)		調整方法
	ストローク
	0mm	6mm
標準荷重	2	6	調整ボルトを時計方向に締め切った状態となります。出荷時はこの標準荷重に設定されています。
高荷重	6	10	調整ボルトを半時計方向に回すとばね圧が強くなります。時計方向に締め切った状態(標準荷重)から半時計方向に6回転の位置が高荷重です。 6回以上の回転は、ばねが密着し、フロート機能が行えませんのでご注意ください。
