複数穴 サンプル工作物 バリ取りの自動化

導入効果

Before
ツール

問題点

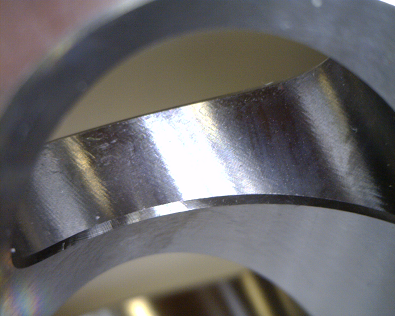

After
ツール

XEBEC裏バリカッター&パス(XC-58-A+専用パス)

効果

加工幅が均一で、2次バリの発生を抑制した高品質な裏バリ取りを実現。1種類のカッターで全ての穴形状、穴径に対応できるため、工具本数の削減、工具交換にかかる時間を削減。

ワーク情報
業界
部品名

複数穴 サンプル工作物・平面表(φ12)・内径上エッジ(φ20×φ12)・外径上エッジ(φ30×φ20)・内径上エッジ(φ20×φ20)・外径上エッジ(φ30×φ16-偏心量2mm)・内径上エッジ(φ20×φ16-偏心量2mm)

材質

SUS304

前加工

ドリル加工

加工条件
使用ツール

XEBEC裏バリカッター&パス(XC-58-A+専用パス)

加工内容

ドリル加工後の裏バリ取り

回転速度(min-1)

6000

送り速度(mm/min)

900

XEBEC裏バリカッター&パス

穴あけ加工後に発生した穴口元、抜け側のバリ取り(裏バリ取り)に最適。

→製品詳細はこちら





何かご不明点がございましたら、
お気軽にお問い合わせ下さい。
XEBEC技術サポート
03-6893-0810
