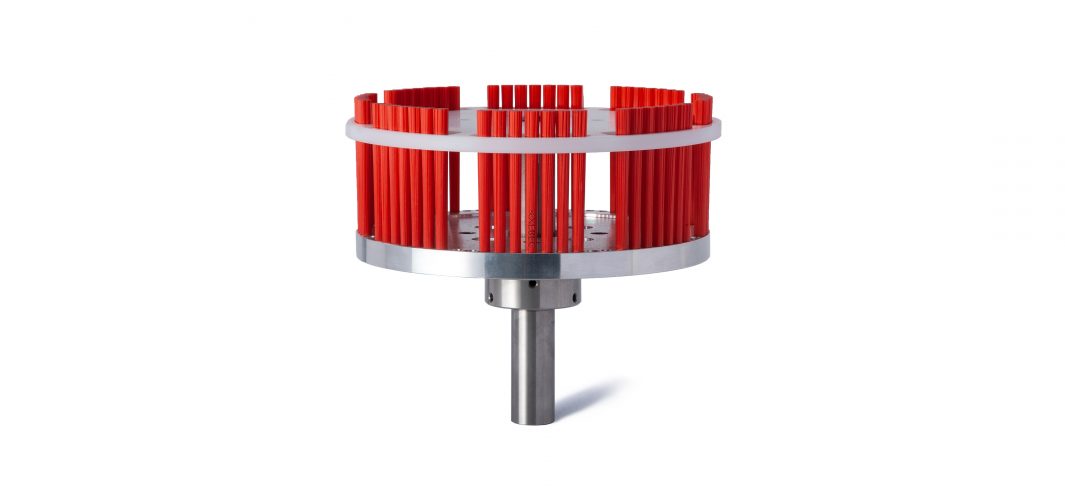

XEBECブラシ 表面用 大径カップ型

加工幅が100mmを超える表面のバリ取り・カッターマーク除去・研磨に最適。

対応機種

以下の環境でご利用いただけます。

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)
ツール構成

初回はブラシ本体とスライドリングをそれぞれご購入ください。ブラシ本体にスライドリングを取付けて使用します。

ブラシ本体
線材
(色)
商品コード ブラシサイズ
(mm)
線材長ℓ
(mm)
対象スライドリング
(商品コード)
fig
  A11
(赤)
A11-CB125M φ125 75 SR125M 3
A11-CB165M φ165 75 SR165M 3
A11-CB200M φ200 75 SR200M 3
  A21
(白)
A21-CB125M φ125 75 SR125M 3
A21-CB165M φ165 75 SR165M 3
A21-CB200M φ200 75 SR200M 3
  A32
(青)
A32-CB125M φ125 75 SR125M 3
A32-CB165M φ165 75 SR165M 3
A32-CB200M φ200 75 SR200M 3



※ブラシサイズは原寸です。ブラシのため先端拡がりにより前後します。

スライドリング
商品コード 対象ブラシサイズ
(mm)
スライドリング外径Dc
(mm)
シャンク径
(mm)
全長L
(mm)
fig
SR125M φ125 φ135 φ25 187 3
SR165M φ165 φ176 φ25 187 3
SR200M φ200 φ211 φ25 187 3



※スライドリングとはリング、ベースホルダー、シャンクで構成されており、組み立て式になっております。
※ベースホルダとシャンクは全サイズ共通、リングはブラシサイズによって異なります。
※ブラシ本体とスライドリングを組み合わせた総重量はφ125が1920g、φ165が2320g、φ200が2750gです。
