金型想定工作物(NAK)のカッターマーク除去・研磨

導入効果

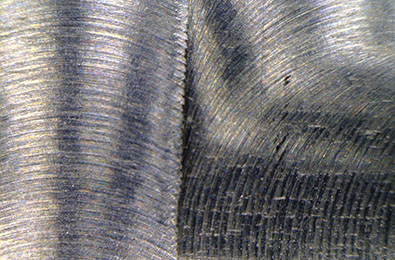

Before
ツール

問題点

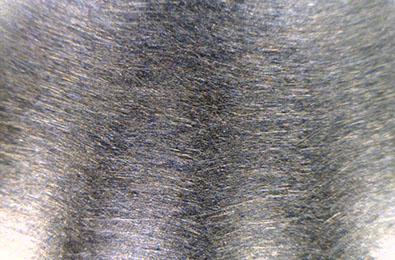

After
ツール

XEBECブラシ 表面用(A32-CB25M+A11-CB25M)

効果

社内テストで、面粗度Ra1.4μm、Rz6.1μm→面粗度Ra0.029μm、Rz0.337μmを達成。

ワーク情報
業界

金型

部品名

金型想定工作物(NAK)

材質

NAK

前加工

エンドミル加工

加工条件
使用ツール

XEBECブラシ 表面用(A32-CB25M+A11-CB25M)

加工内容

エンドミル加工後のカッターマーク除去・研磨ツール:A32-CB25M、回転速度:5000min-1、送り速度:500mm/min、切込み量:0.3mm で加工した後、ツール:A11-CB25M、回転速度:5000min-1、送り速度:500mm/min、切込み量:0.2mm

回転速度(min-1)

5000

送り速度(mm/min)

500

切込み量 (mm)

0.3

加工時間 (sec)

50

XEBECブラシ 表面用

表面のバリ取り ・ カッターマーク除去 ・ 研磨に最適

→製品詳細はこちら
