XEBEC 研磨刷™ 表面用

表面去毛刺、刀痕去除和研磨的理想选择

对应机型

可在以下环境中使用

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)

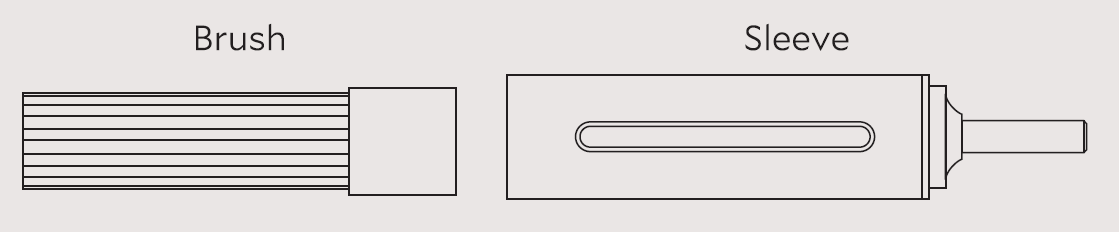

工具构成

首次使用请同时购买研磨刷本体以及专用套筒。
研磨刷本体安装在专用套筒上进行使用。


研磨刷
线材(颜色) 产品型号 研磨刷尺寸(mm) 线材长度ℓ(mm) 适用套筒(产品型号)
  A13 (粉) A13-CB06M φ6 30 S06M 1
A13-CB15M φ15 50 S15M-P 1
A11 (红) A11-CB06M φ6 30 S06M 1
A11-CB15M φ15 50 S15M-P 1
A11-CB25M φ25 75 S25M 1
A11-CB40M φ40 75 S40M-SD10 1
A11-CB60M φ60 75 S60M 1
A11-CB100M φ100 75 S100M 1
A21 (白) A21-CB06M φ6 30 S06M 1
A21-CB15M φ15 50 S15M-P 1
A21-CB25M φ25 75 S25M 1
A21-CB40M φ40 75 S40M-SD10 1
A21-CB60M φ60 75 S60M 1
A21-CB100M φ100 75 S100M 1
A32 (蓝) A32-CB06M φ6 30 S06M 1
A32-CB15M φ15 50 S15M-P 1
A32-CB25M φ25 75 S25M 1
A32-CB40M φ40 75 S40M-SD10 1
A32-CB60M φ60 75 S60M 1
A32-CB100M φ100 75 S100M 1



※除A13/A11/A21/A32-CB06M是中间实心的刷子以外,其他型号的刷子都是嵌在外圈一周。
※研磨刷直径是大致尺寸。由于刷子旋转前端扩张程度不同有稍许偏差。

专用套筒

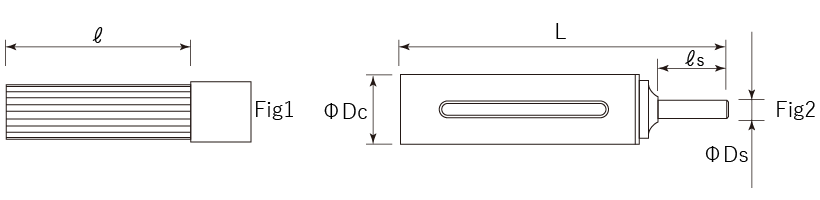

产品型号 适用研磨刷尺寸(mm) 套筒外径Dc(mm) 柄径Ds(mm) 全长L(mm) 柄长ℓs(mm) 适用研磨刷型号
S06M φ6 φ10 φ6 70 29 A13/A11/A21/A32-CB06M 2
S15M-P φ15 φ18.5 φ6 90 29 A13/A11/A21/A32-CB15M 2
S25M φ25 φ30 φ8 140 30 A11/A21/A32-CB25M 2
S40M-SD10 φ40 φ45 φ10 140 30 A11/A21/A32-CB40M 2
S60M φ60 φ65 φ12 150 35 A11/A21/A32-CB60M 2
S100M φ100 φ110 φ16 162 40 A11/A21/A32-CB100M 2



※全长为筒套的长度。使用时需考虑刷子伸出筒套部分。
※仅S15M-P的外壳部分为FRP制。
