ホルダの組立

ホルダの組立

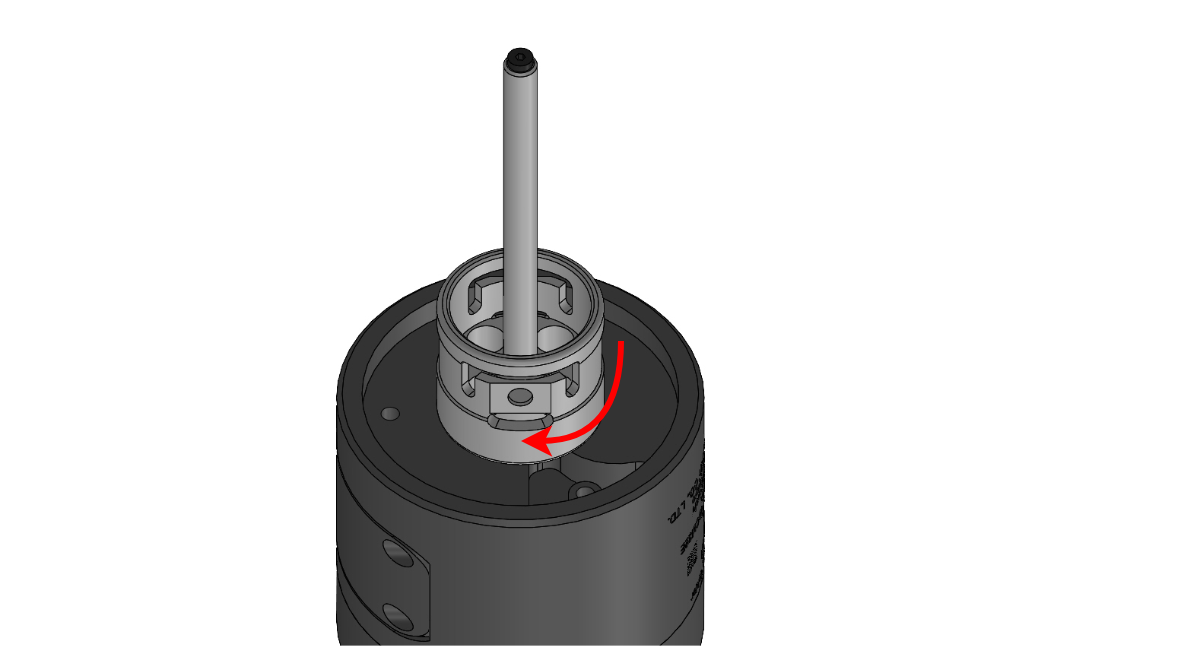

1. リードスクリューにコネクターピースの雌ねじを取付けて、手で回してリードスクリューの根元まで移動させる

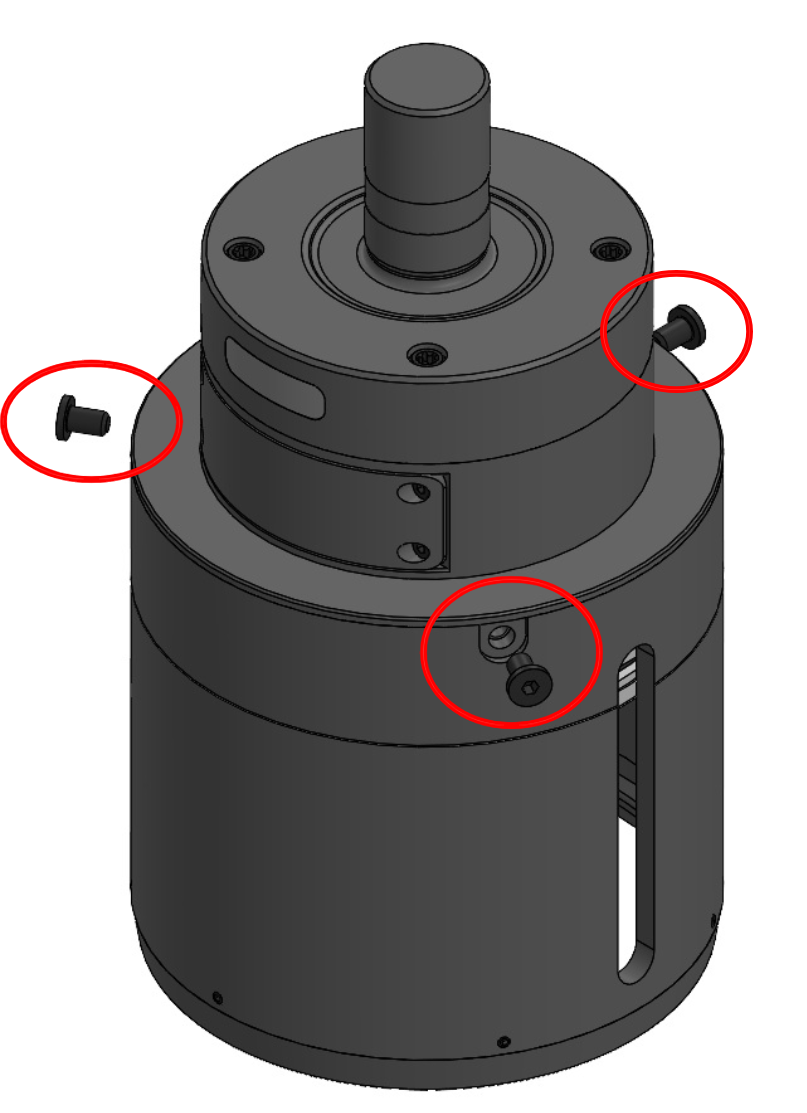

   Φ100ブラシを使用する際は、リードスクリューにコネクターピースを取付ける前に、予めアダプターを本体へ取付けます。 アダプターと本体のねじ穴の位置が合せて、付属のアダプター締結ねじで固定してください（締結トルク：2.0Nm）。

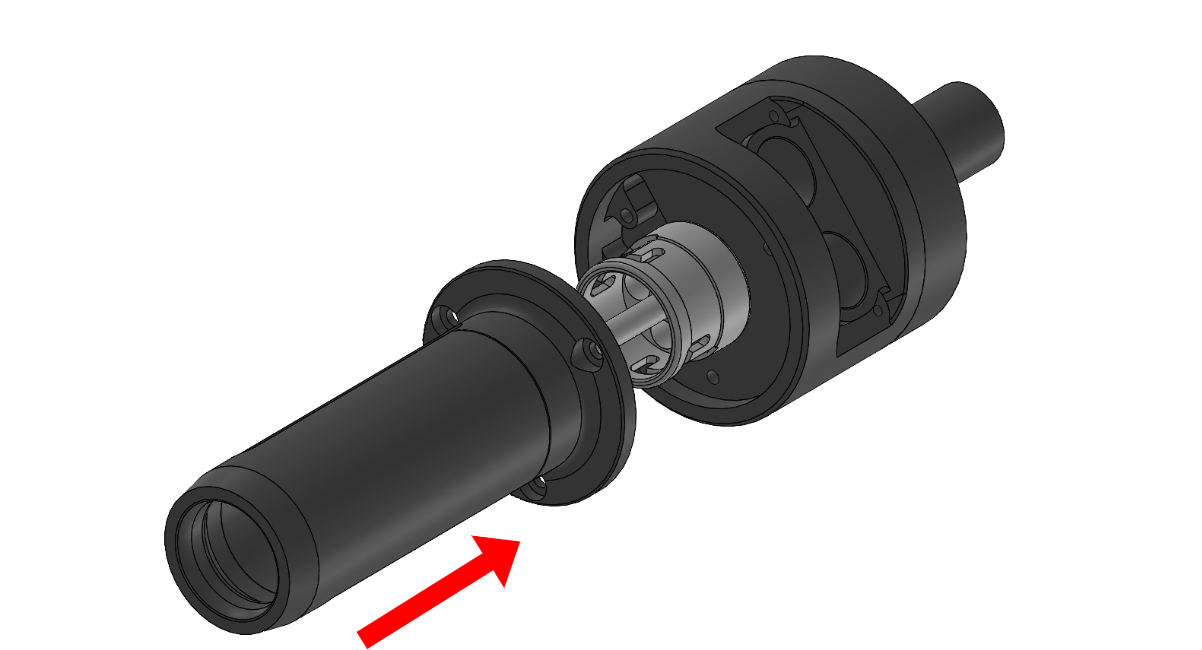

2. スリーブを本体に装着する
   （Φ100ブラシを使用する場合は、本体に取付けたアダプターにスリーブを装着する）

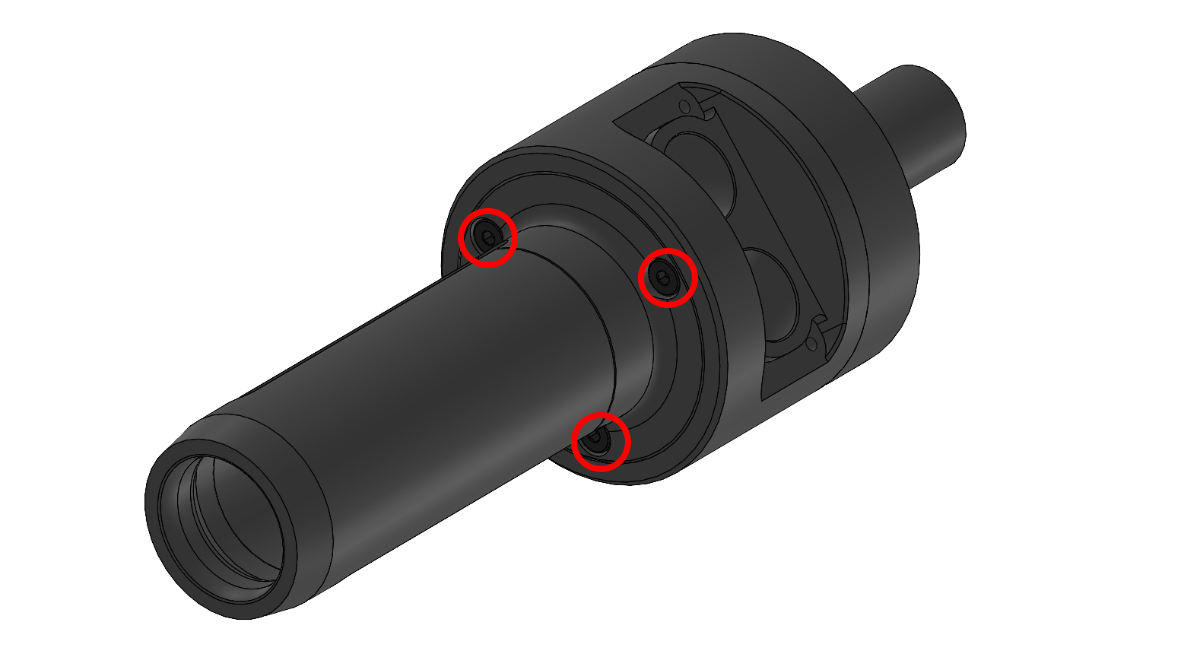

3. スリーブと本体を付属のスリーブ締結ねじ3本で固定する（締結トルク：2.0Nm）

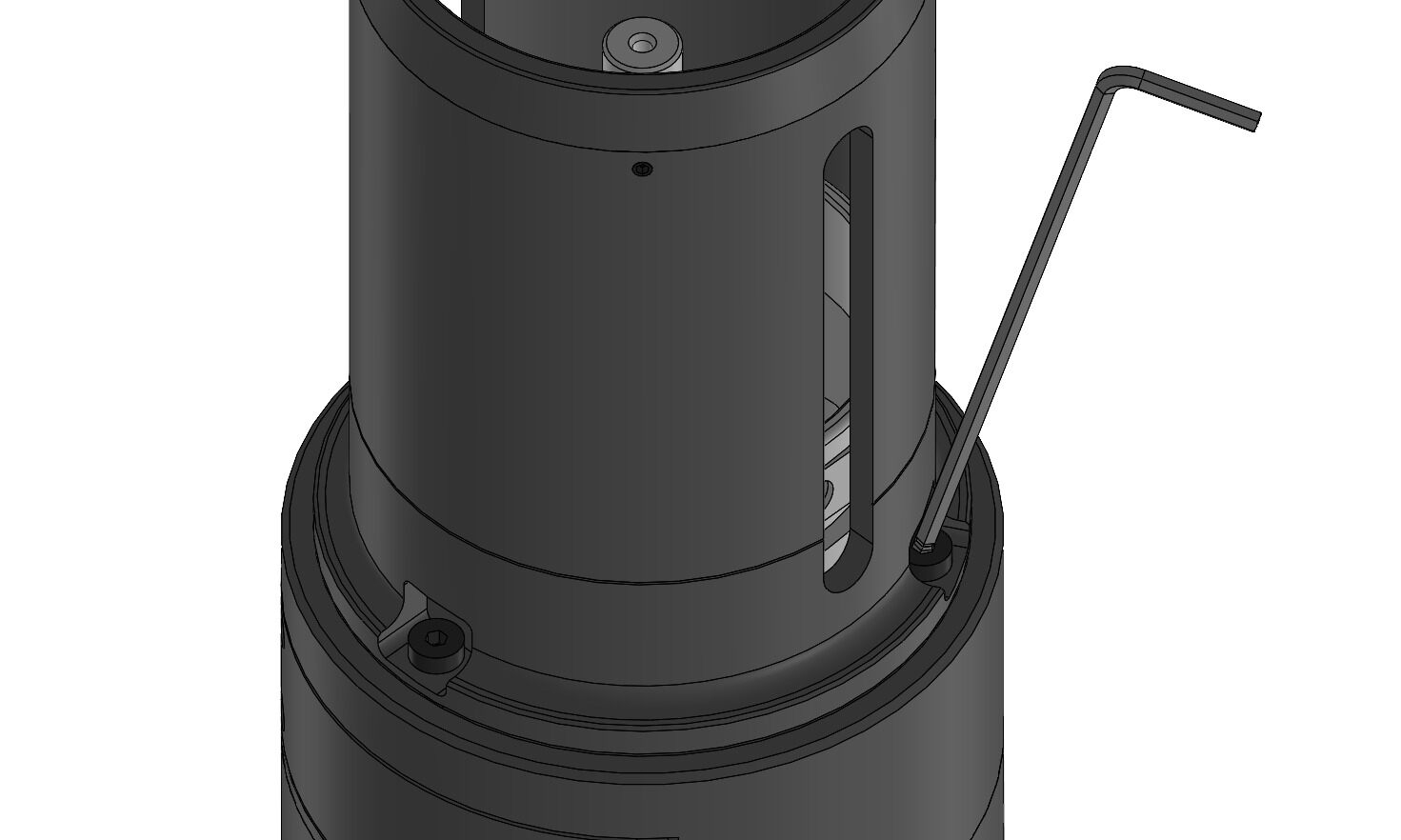

   Φ60ブラシのスリーブ締結ねじを締める際は、ねじの六角穴にボールポイント六角棒レンチを斜めに挿して使用することを推奨します。

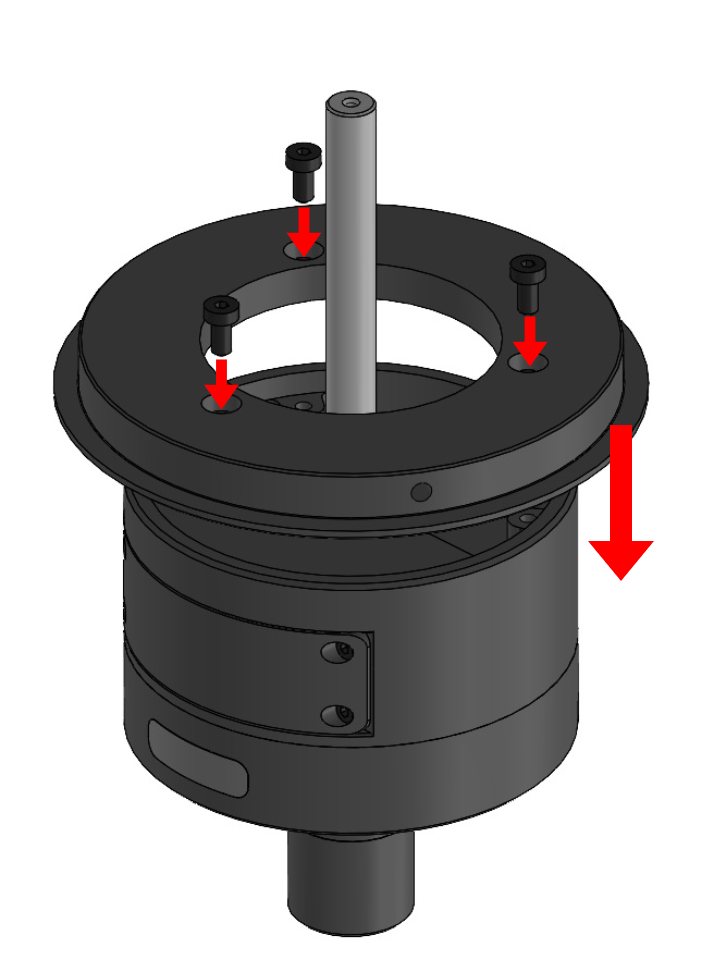

   Φ100ブラシのスリーブ締結ねじを締める際は、すべてのねじを仮締めしてから締結トルク2.0Nmまで締めてください。
