原点／オフセットを設定する

あらかじめ、工具がアプリに接続されていることを確認してください。

ブラシの原点位置を設定する

ブラシをスリーブの稼働領域上限まで引込んだ状態の位置（原点）を設定します。

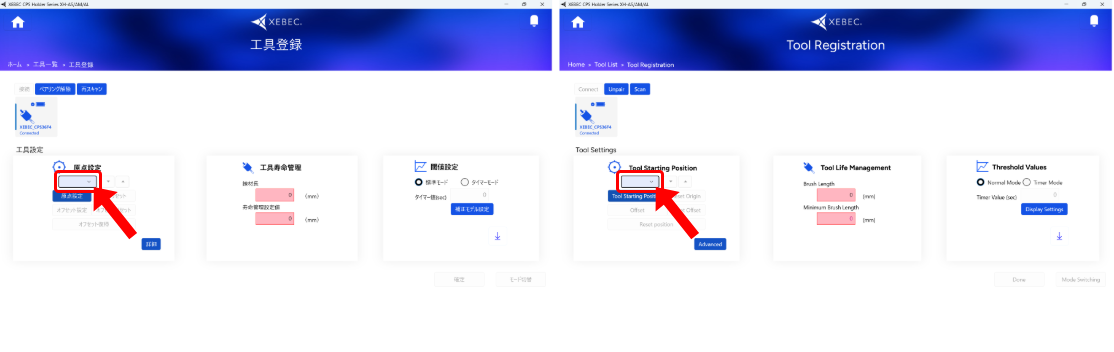

1. 「工具登録」画面にて、原点設定のプルダウンメニューをクリックする

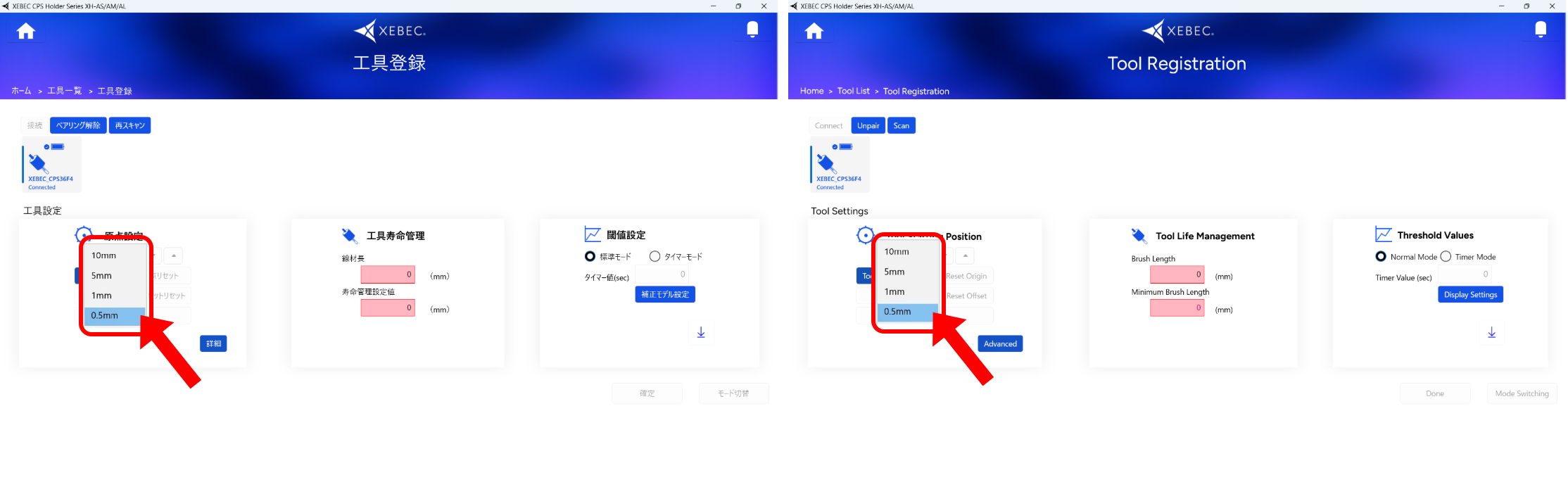

   プルダウンメニューからブラシの移動距離の単位（1回の操作でブラシが移動する長さ）を選択する

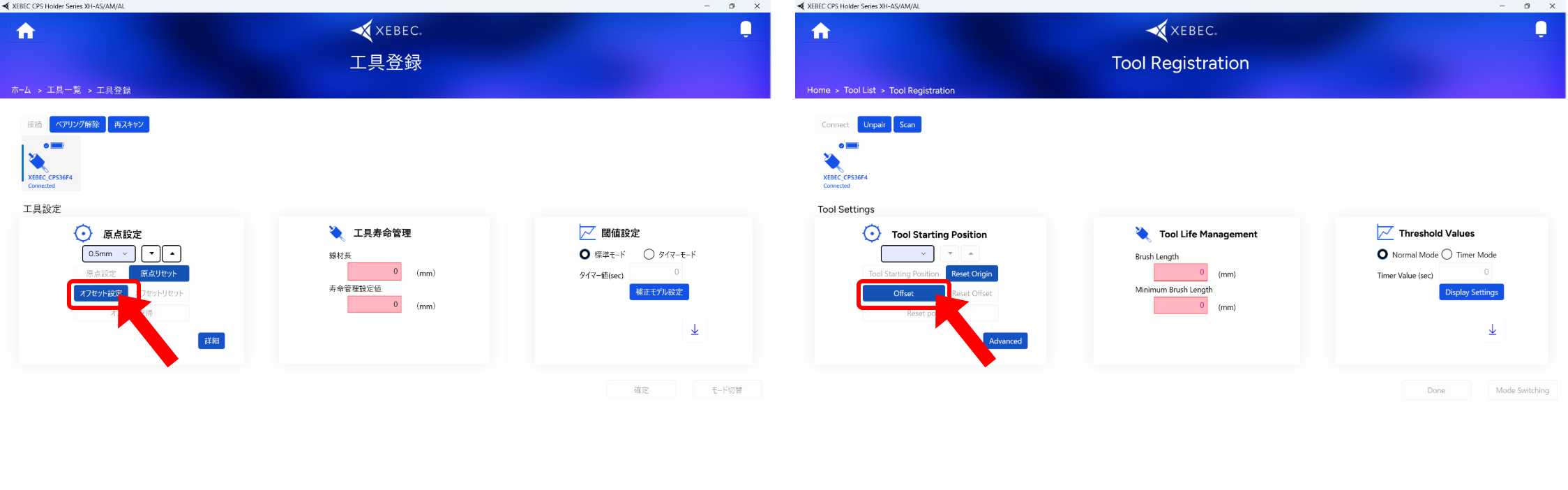

2. ブラシをスリーブから突出したい場合は [ ▼ ]を、ブラシをスリーブに引込みたい場合は [ ▲ ]をクリックする
   選択した方向に手順1で選択した距離分ブラシが移動します。




   一時停止ボタンはありません。 動かす距離や向きを間違えたときは、ブラシの動きが止まってから、逆の方向に同じ距離を移動させてブラシを元の位置に戻してください。元の位置に戻ってから、再度距離や向きを選択し直してください。

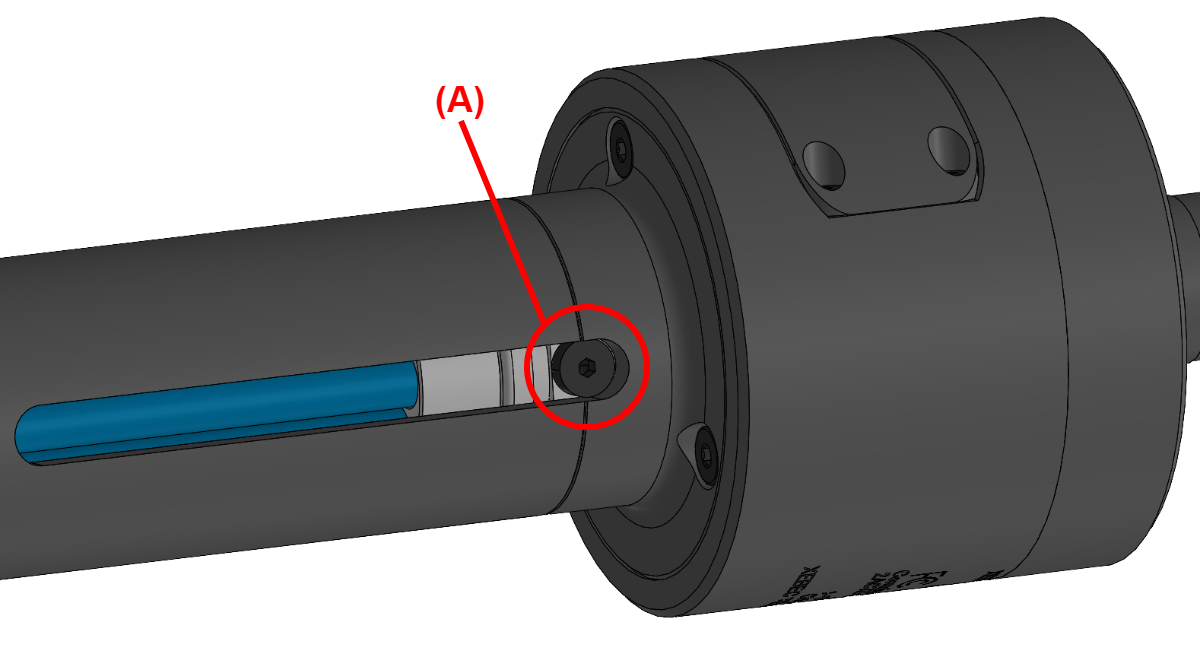

1. ブラシを止めているねじの位置が設定したい位置（A）に到達するまで手順1～2を繰返す


   ねじが設定したい位置に近づいてきたら、移動距離の単位を「1mm」または「0.5mm」にして調整することをおすすめします。

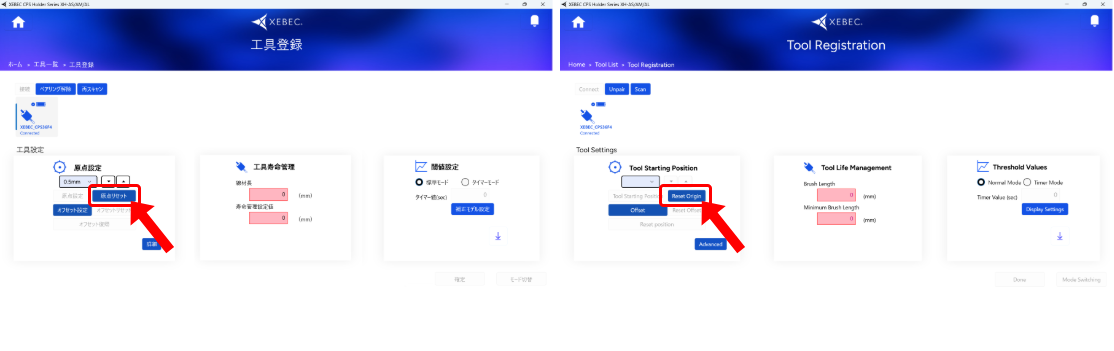

2. ねじの位置が決まったら、[ 原点設定 ]をクリックする

   ”成功”と表示されます。


3. [ OK ]をクリックする

ブラシの原点位置が設定されました。

ブラシのオフセット量を設定する

ブラシのオフセット量（スリーブからの突出し量）を設定します。

下記表は、それぞれのブラシサイズに対するオフセット量の推奨値です。

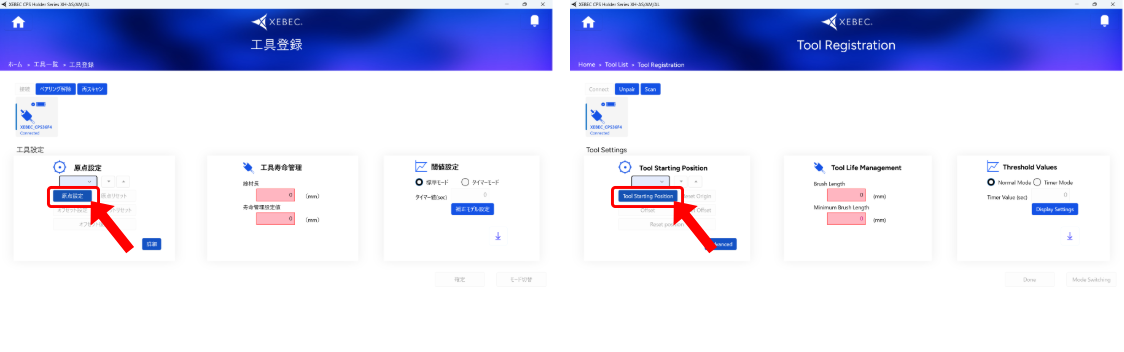

1. 「工具登録」画面にて、原点設定のプルダウンメニューからブラシの移動距離の単位（1回の操作でブラシが移動する長さ）を選択する




2. ブラシをスリーブから突出したい場合は [ ▼ ]を、ブラシをスリーブに引込めたい場合は [ ▲ ]をクリックする
   選択した方向に手順1で選択した距離分ブラシが移動します。

   一時停止ボタンはありません。 動かす距離や向きを間違えたときは、ブラシの動きが止まってから、逆の方向に同じ距離を移動させてブラシを元の位置に戻してください。元の位置に戻ってから、再度距離や向きを選択し直してください。

1. ブラシが設定したいオフセット量（スリーブからの突出し量）になるまで手順1～2を繰返す

   ブラシのオフセット量は、ブラシに定規を当てて測定してください。

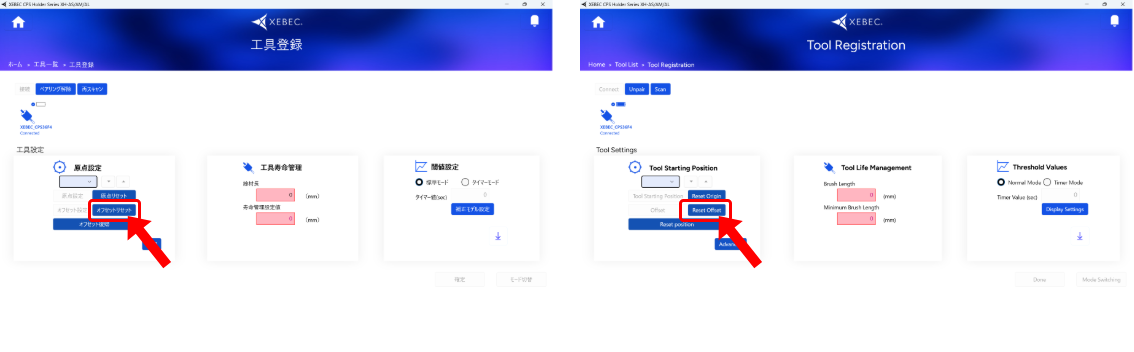

1. オフセット量が決まったら、[ オフセット設定 ]をクリックする


   ”成功”と表示されます。


2. [ OK ]をクリックする

ブラシのオフセット量が設定されました。
