ブラシを取付ける

写真は、Φ40ブラシ、Φ60ブラシ、Φ100ブラシを取付ける場合を示しています。 現在ご使用のブラシを違うサイズのブラシに取換える場合は、弊社窓口にご相談ください。

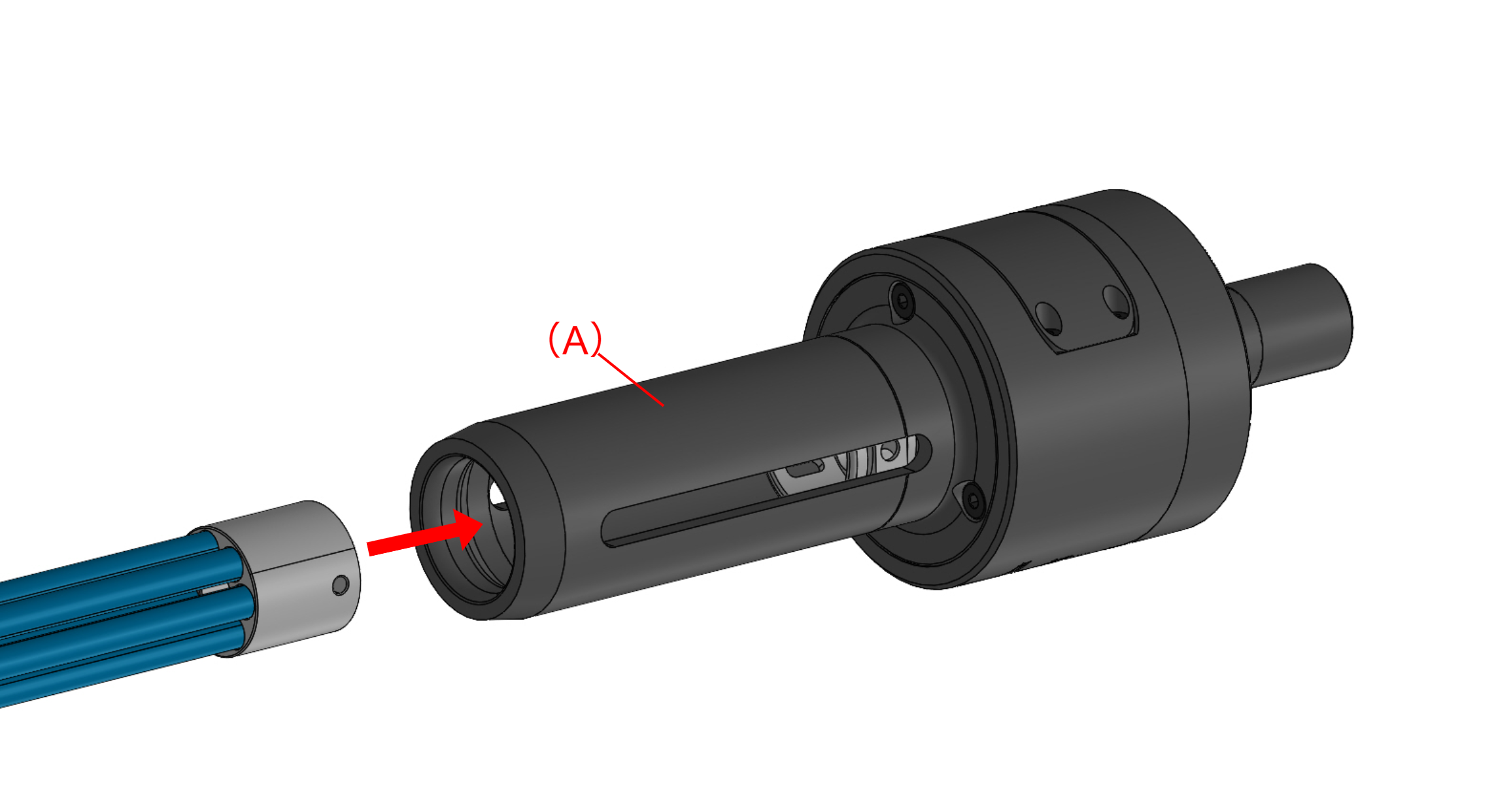

1. ブラシをスリーブ（A）に挿入する

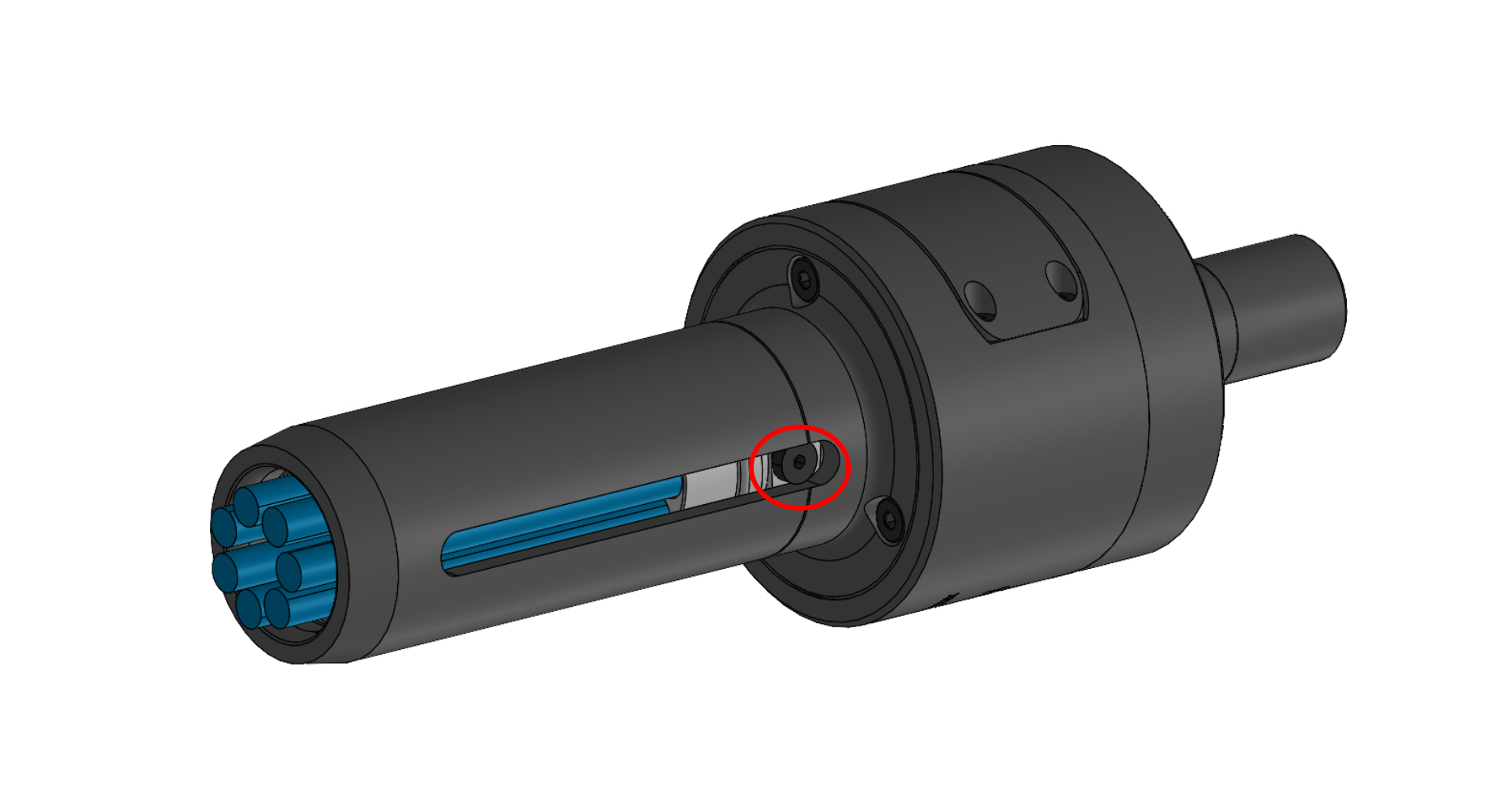

2. スリーブの溝とコネクターピースの取付け穴、ブラシのねじ穴の位置が合うようにブラシの位置を調整して、付属のブラシ締結ねじで固定する（180°対角2か所）






   ブラシサイズ	締付けトルク
   Φ40	3.4Nm
   Φ60	6.9Nm
   Φ100	11.8Nm

ブラシの取外しは、取付けの逆の手順で行ってください。
