XEBEC 背孔刀＆去毛刺程序™

可对应钻孔加工后发生的孔外边缘毛刺，孔内边缘毛刺

专为去毛刺而开发的刀具和订制加工程序

对应机型

加工程序可用于3轴联动加工中心和复合车床。

  • マシニングセンタ
  • 旋盤(ミーリング機能付き)
  • 旋盤(ミーリング機能なし)
  • 専用機
  • ロボット
  • 回転工具（電動）
  • 回転工具（エアー）
产品构成

由专用刀具和加工程序（点群坐标数据）组成。
有关订购以及定制加工程序的详细信息，请访问以下专用网页。

标准型

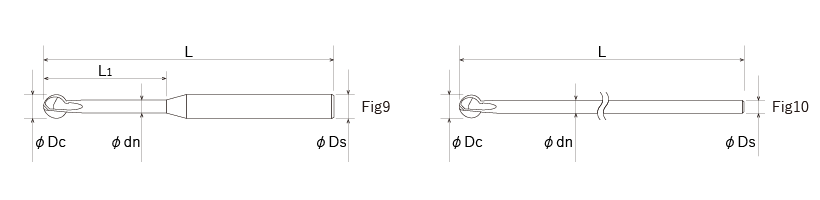

产品型号 刀径φDc(mm) 刀半径R(mm) 颈径dn (mm） 柄径φDs(mm) 下颈部长度L1(mm) 全长L(mm) 刀刃数 fig
XC-08-A φ0.8 0.4 φ0.48 φ3 5 60 2枚刃 9
XC-13-A φ1.3 0.65 φ0.78 φ3 8 60 2枚刃 9
XC-18-A φ1.8 0.9 φ1.1 φ3 10 60 2枚刃 9
XC-23-A φ2.3 1.15 φ1.4 φ3 12.5 70 2枚刃 9
XC-28-A φ2.8 1.4 φ1.7 φ4 15 70 2枚刃 9
XC-33-A φ3.3 1.65 φ2 φ4 17.5 70 2枚刃 9
XC-38-A φ3.8 1.9 φ2.4 φ4 20 70 2枚刃 9
XC-48-A φ4.8 2.4 φ3 φ6 25 70 2枚刃 9
XC-58-A φ5.8 2.9 φ3.5 φ6 30 70 2枚刃 9
XC-78-A φ7.8 3.9 φ4.7 φ8 40 100 3枚刃 9
XC-98-A φ9.8 4.9 φ5.9 φ10 50 120 3枚刃 9
同柄型（深孔用）
产品型号 刀径φDc(mm) 刀半径R(mm) 颈径dn (mm) 柄径φDs(mm) 下颈部长度L1(mm) 刀刃数 fig
XC-18-B φ1.8 0.9 φ1.1 φ1.1 50 2枚刃 10
XC-23-B φ2.3 1.15 φ1.4 φ1.4 60 2枚刃 10
XC-28-B φ2.8 1.4 φ1.7 φ1.7 70 2枚刃 10
XC-33-B φ3.3 1.65 φ2 φ2 80 2枚刃 10
XC-38-B φ3.8 1.9 φ2.4 φ2.4 85 2枚刃 10
XC-48-B φ4.8 2.4 φ3 φ3 105 2枚刃 10
XC-58-B φ5.8 2.9 φ3.5 φ3.5 120 2枚刃 10
XC-78-B φ7.8 3.9 φ4.7 φ4.7 150 3枚刃 10
XC-98-B φ9.8 4.9 φ5.9 φ5.9 180 3枚刃 10
加工宽度（去毛刺量)

每个程序提供5个加工宽度。请根据工件本身的加工精度（如孔径和位置）选择去毛刺量。



产品型号 刀径Dc(mm) 加工宽度(mm) 累计误差（mm）
① ② ③ ④ ⑤
XC-08-A φ0.8 0.02 0.04 0.06 0.08 0.1 0.03
XC-13-A φ1.3 0.04 0.06 0.08 0.1 0.12 0.05
XC-18-A/B φ1.8 0.07 0.09 0.11 0.13 0.15 0.08
XC-23-A/B φ2.3 0.07 0.09 0.11 0.13 0.15 0.09
XC-28-A/B φ2.8 0.08 0.11 0.14 0.17 0.2 0.1
XC-33-A/B φ3.3 0.08 0.11 0.14 0.17 0.2 0.11
XC-38-A/B φ3.8 0.09 0.13 0.17 0.21 0.25 0.12
XC-48-A/B φ4.8 0.1 0.15 0.2 0.25 0.3 0.15
XC-58-A/B φ5.8 0.1 0.15 0.2 0.25 0.3 0.18
XC-78-A/B φ7.8 0.1 0.15 0.2 0.25 0.3 0.18
XC-98-A/B φ9.8 0.1 0.15 0.2 0.25 0.3 0.18
使用时的注意事项

○NC加工机床专用工具，不能作为手动工具使用。

使用时

○若能使用先行控制功能，边缘毛刺处理可更加完美呈现
○请尽量减少孔的加工误差。

螺纹孔的自动去毛刺

XEBEC 背孔刀和程序™还可去除 “螺纹孔 “的毛刺，达到高质量的加工效果。
主要对应M3到M24的螺纹孔。详情请查看以下网页。
