組立方法(標準型のみ)

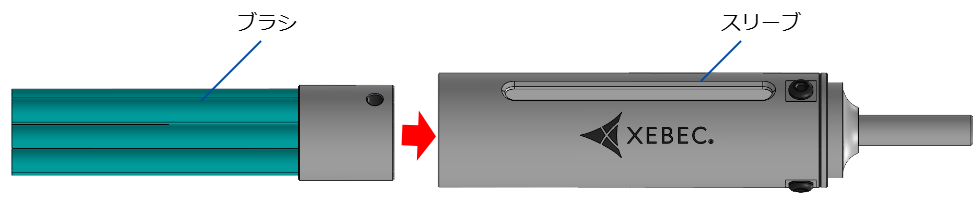

- ブラシをスリーブに挿入する

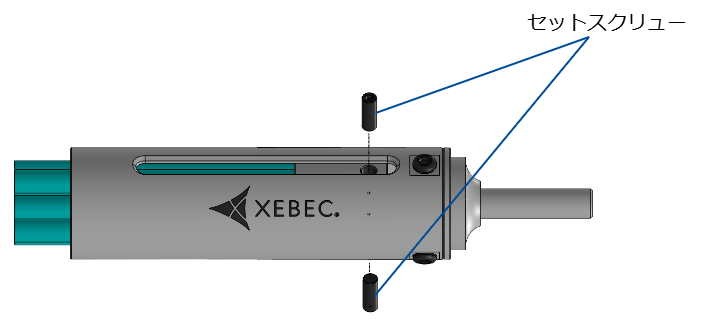

- ブラシにセットスクリューを取付ける

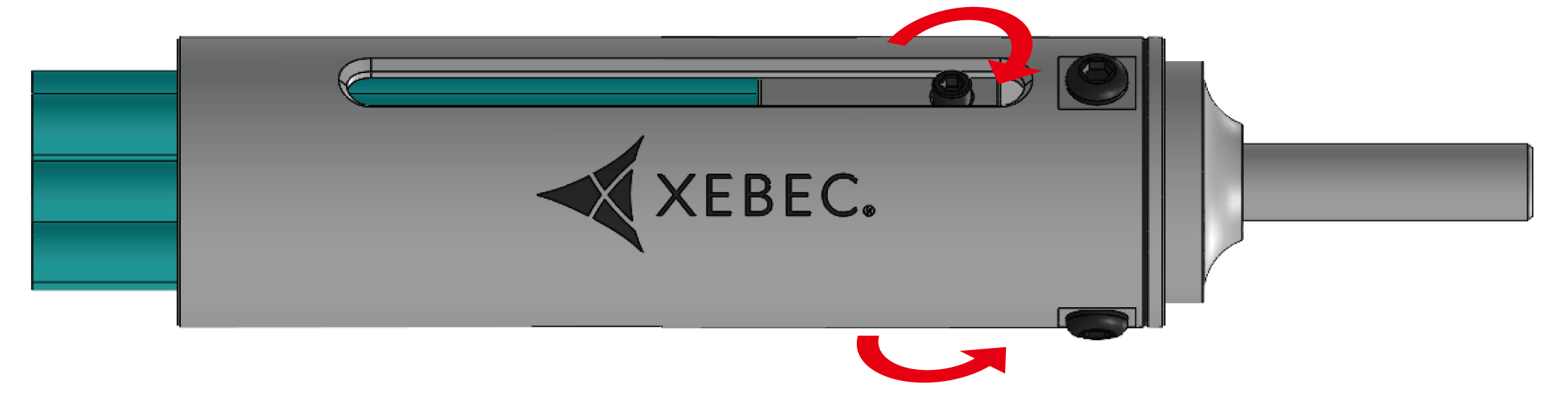

- スリーブ端面からブラシ先端までの突出し量を調整する
セットスクリューを所定のトルクで締める
商品コード
締結トルク(Nm)
A**-CB06M
0.36
A**-CB15M
0.63
A**-CB25M
1.5
A**-CB40M
1.5
A**-CB60M
3
A**-CB100M
5.2
セットスクリューを所定のトルクで締める
商品コード |
締結トルク(Nm) |
---|---|
A**-CB06M |
0.36 |
A**-CB15M |
0.63 |
A**-CB25M |
1.5 |
A**-CB40M |
1.5 |
A**-CB60M |
3 |
A**-CB100M |
5.2 |
