製品仕様（標準型）

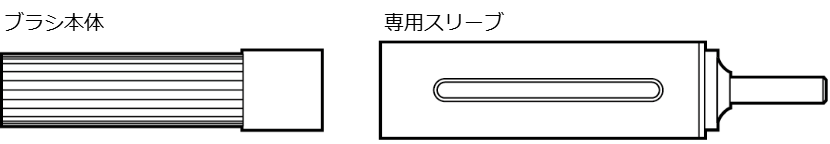

製品構成
専用スリーブにブラシ本体を取付けて使用します。

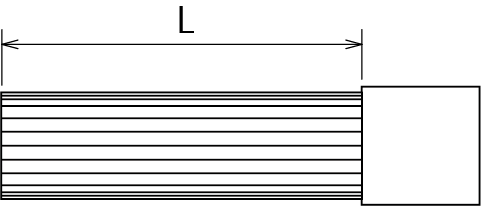

ブラシ本体
線材（色） |
商品コード |
ブラシサイズ（mm） |
線材長 L（mm） |
対象スリーブ |
|---|---|---|---|---|
A13（ピンク
|
A13-CB06M |
Φ6 |
30 |
S06M |
A13-CB15M |
Φ15 |
50 |
S15M-P |
|
A11（赤
|
A11-CB06M |
Φ6 |
30 |
S06M |
A11-CB15M |
Φ15 |
50 |
S15M-P |
|
A11-CB25M |
Φ25 |
75 |
S25M |
|
A11-CB40M |
Φ40 |
75 |
S40M-SD10 |
|
A11-CB60M |
Φ60 |
75 |
S60M |
|
A11-CB100M |
Φ100 |
75 |
S100M |
|
A21（白
|
A21-CB06M |
Φ6 |
30 |
S06M |
A21-CB15M |
Φ15 |
50 |
S15M-P |
|
A21-CB25M |
Φ25 |
75 |
S25M |
|
A21-CB40M |
Φ40 |
75 |
S40M-SD10 |
|
A21-CB60M |
Φ60 |
75 |
S60M |
|
A21-CB100M |
Φ100 |
75 |
S100M |
|
A32（青
|
A32-CB06M |
Φ6 |
30 |
S06M |
A32-CB15M |
Φ15 |
50 |
S15M-P |
|
A32-CB25M |
Φ25 |
75 |
S25M |
|
A32-CB40M |
Φ40 |
75 |
S40M-SD10 |
|
A32-CB60M |
Φ60 |
75 |
S60M |
|
A32-CB100M |
Φ100 |
75 |
S100M |
）
）
）
）※線材の配置は外周部、1列埋め込みの中空構造（ブラシサイズΦ6は中実構造）です。
※ブラシサイズは慨寸です。ブラシ先端の広がりにより変動します。
※サイズΦ100以上のブラシも特注にて対応させていただきます。

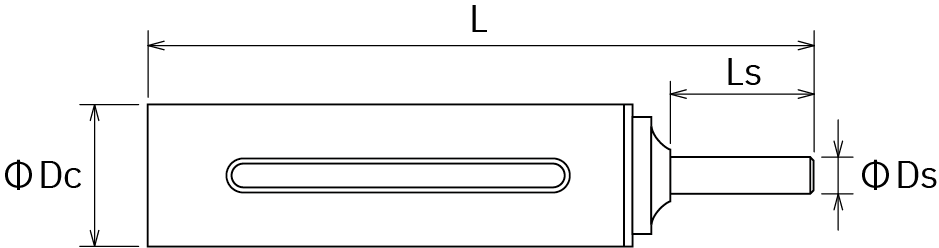

専用スリーブ
商品コード |
対象ブラシサイズ（mm） |
スリーブ外径 Dc（mm） |
シャンク径 Ds（mm） |
全長 L（mm） |
シャンク長 |
対象ブラシ(商品コード） |
|---|---|---|---|---|---|---|
S06M |
Φ6 |
Φ10 |
Φ6 |
70 |
29 |
A13/A11/A21/A32-CB06M |
S15M-P |
Φ15 |
Φ18.5 |
Φ6 |
90 |
29 |
A13/A11/A21/A32-CB15M |
S25M |
Φ25 |
Φ30 |
Φ8 |
140 |
30 |
A11/A21/A32-CB25M |
S40M-SD10 |
Φ40 |
Φ45 |
Φ10 |
140 |
30 |
A11/A21/A32-CB40M |
S60M |
Φ60 |
Φ65 |
Φ12 |
150 |
35 |
A11/A21/A32-CB60M |
S100M |
Φ100 |
Φ110 |
Φ16 |
162 |
40 |
A11/A21/A32-CB100M |
※全長はスリーブのみの長さです。ご使用時は、線材突出し量がプラスされます。
※S15M-Pのみ、外周部はFRP製です。
