XEBEC研磨刷™ 内径・交叉孔用

适用于交叉孔去毛刺,工件圆柱内壁、孔底去刀痕和研磨
对应机型

用于转速可控,且转速可达8000min-1以上的设备和旋转工具。

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)
产品阵容

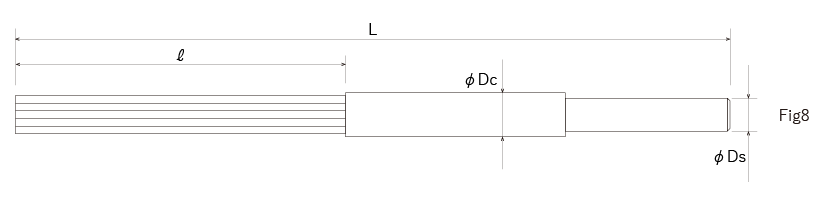

线材(颜色) 产品型号 研磨刷尺寸(mm) 轴径Dc (mm) 柄径Ds(mm) 线材长度ℓ(mm) 全长L(mm) 最高转速(min-1) 目标一次加工孔径(mm)
A12 (红) CH-A12-1.5M φ1.5 φ2.5 φ3 50 120 20000 φ3.5~5 8
CH-A12-3M-TL φ3 φ4 φ3 50 120 14000 φ5~8 8
CH-A12-3L-TL φ3 φ4 φ4 50 170 12000 φ5~8 8
CH-A12-5M-TL φ5 φ6 φ6 50 120 14000 φ8~ 10 8
CH-A12-5L-TL φ5 φ6 φ6 50 170 12000 φ8~ 10 8
CH-A12-7M-TL φ7 φ8 φ6 50 120 14000 φ10~20 8
CH-A12-7L-TL φ7 φ8 φ8 50 170 12000 φ10~20 8
CH-A12-11M φ11 φ12 φ12 50 120 14000 φ14~20 8
CH-A12-11L φ11 φ12 φ12 50 170 12000 φ14~20 8
A33 (蓝) CH-A33-3M φ3 φ4 φ3 60 130 14000 φ5~8 8
CH-A33-3L φ3 φ4 φ4 60 180 12000 φ5~8 8
CH-A33-5M φ5 φ6 φ6 60 130 14000 φ8~10 8
CH-A33-5L φ5 φ6 φ6 60 180 12000 φ8~10 8
CH-A33-7M φ7 φ8 φ6 60 130 14000 φ10~14 8
CH-A33-7L φ7 φ8 φ8 60 180 12000 φ10~14 8
CH-A33-11M φ11 φ12 φ12 60 130 14000 φ14~20 8
CH-A33-11L φ11 φ12 φ12 60 180 12000 φ14~20 8

※研磨刷直径是大致尺寸。由于刷子旋转前端扩张程度不同有稍许偏差。


使用注意

以下情况会导致研磨刷破损
・使用时超过规定最高转速
・使用气动式旋转工具
・使用于圆筒外部(工件之外)

以下情况可能会导致研磨刷破损
・偏心交叉孔,倾斜交叉孔
・T字形交叉孔,2次加工孔径是1次加工孔径的100%以上
・十字形交叉孔,2次加工孔径是1次加工孔径的70%以上
