XEBEC研磨刷™ 内径・交叉孔用的使用方法

说明书下载

使用方式

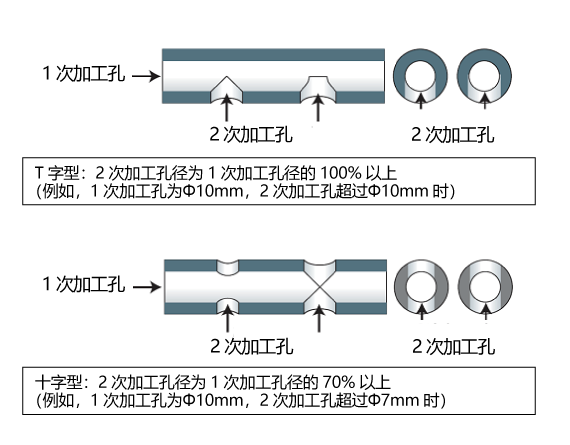

刷子插入方向

请将毛刷从主孔中插入。

请注意,如果从副孔插入则无法去除毛刺。

使用注意事项

■不要超过最大转速,否则可能会损坏刷子。
■请勿在筒体外(工件外)使用毛刷,以免毛刷断裂。
■无法用于偏心孔和斜孔。
■在以下情况下,有可能出现刷子断裂的情况。

颜色选择

请参照下图,根据工件材料、毛刺尺寸等信息来选择刷子类型。

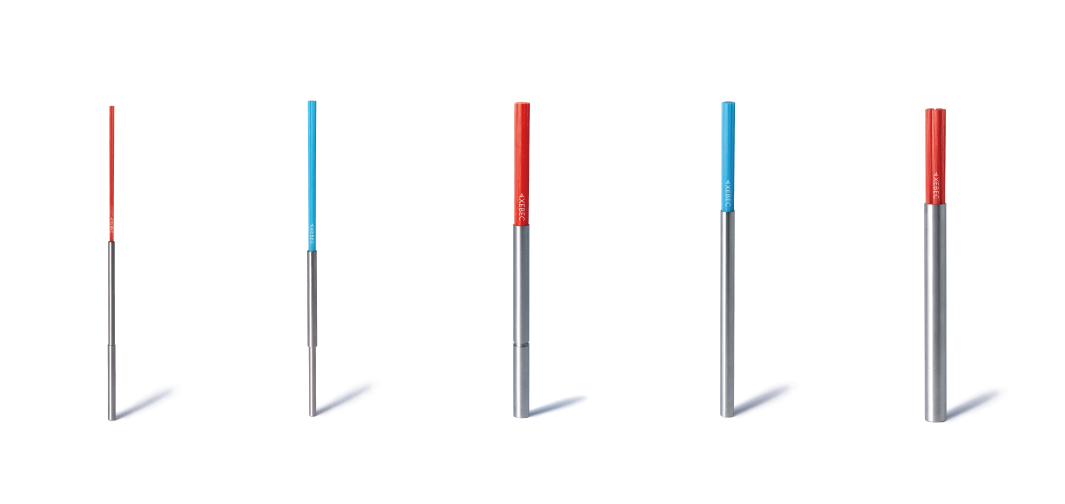

刷子尺寸选择

请根据一次加工孔(研磨刷插入孔)的孔径来选择毛刷尺寸。
除φ1.5以外,还有M和L尺寸的刷子,整体长度不同。

请点击此处查看产品阵容

当目标孔深度在140mm以上时,可订制 “XEBEC研磨刷™ 内径・交叉孔 加长版 “。

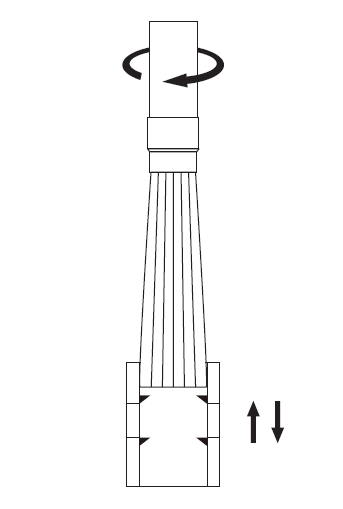

有效使用方法

1.在静止状态下将毛刷插入主加工孔中。
*如果刷子在圆柱体外旋转的话,可能会出现刷子断裂或飞散的情况。

2.伸入副孔以下后再让刷子旋转并拉动刷子,这样可以防止毛刺附着在圆柱体内径。

3.边拉刷子边加工。

4.边推刷子边加工。
*由于产生了毛刺,所以可以确保在推送加工过程中去除毛刺。

5.停止旋转刷子。

6.在毛刷停止转动的状态下将毛刷拉出。
*正反双向处理的话,可提高去毛刺效果,使被处理的边缘品质更均匀。

关于加工条件

推荐转速和最高转速

A11(红)
产品型号 推荐转速 最大转速
CH-A12-1.5M 9000~11000min-1 20000min-1
CH-A12-3M 7000~10000min-1 14000min-1
CH-A12-3L 12000min-1
CH-A12-5M 8000~10000min-1 14000min-1
CH-A12-5L 12000min-1
CH-A12-7M 7000~9000min-1 14000min-1
CH-A12-7L 12000min-1
CH-A12-11M 6000~7500min-1 14000min-1
CH-A12-11L 12000min-1
A33(蓝)
产品型号 推荐转速 最大转速
CH-A33-3M 7500~9000min-1 14000min-1
CH-A33-3L 12000min-1
CH-A33-5M 7500~8000min-1 14000min-1
CH-A33-5L 12000min-1
CH-A33-7M 6500~8000min-1 14000min-1
CH-A33-7L 12000min-1
CH-A33-11M 14000min-1
CH-A33-11L 12000min-1

进给速度和旋转方向

进给速度:300mm/min

旋转方向:正、反方向加工均可获得较均匀的去毛刺效果和边缘质量。



基于各目标主孔直径所推荐的不同转速

推荐的转速取决于所使用的刀具和目标主孔的直径。

请根据下图确认目标工具和推荐的旋转速度。

(实线(-)表示推荐转速,虚线(-)表示刷子磨损10mm时刷子扩张的直径。

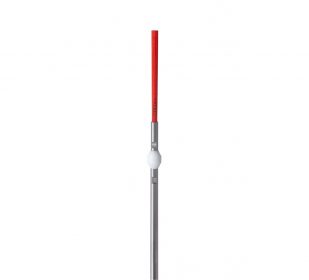

CH-A12-1.5M(φ1.5mm 红色刷子)

【加工対象径】φ3.5~φ5mm   【推荐转速】9000~11000min-1



CH-A12-3M / CH-A12-3L(φ3mm 红色刷子)

【加工対象径】φ5~φ8mm   【推荐转速】7000~10000min-1



CH-A12-5M / CH-A12-5L(φ5mm 红色刷子)

【加工対象径】φ8~φ10mm   【推荐转速】8000~10000min-1

CH-A12-7M / CH-A12-7L(φ7mm 红色刷子)

【加工対象径】φ10~20mm   【推荐转速】7000~9000min-1



CH-A12-11M / CH-A12-11L(φ11mm 红色刷子)

【加工対象径】φ14~φ20mm   【推荐转速】6000~7500min-1

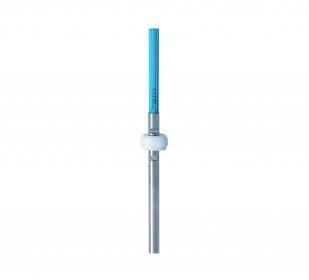

CH-A33-3M / CH-A33-3L(φ3mm 蓝色刷子)

【加工対象径】φ5~φ8mm   【推荐转速】7500~9000min-1

CH-A33-5M / CH-A33-5L(φ5mm 蓝色刷子)

加工対象径】φ8~φ10mm   【推荐转速】7500~8000min-1

CH-A33-7M / CH-A33-7L(φ7mm 蓝色刷子)

【加工対象径】φ10~φ14mm   【推荐转速】6500~8000min-1

CH-A33-11M / CH-A33-11L(φ11mm 蓝色刷子)

【加工対象径】φ14~φ20mm   【推荐转速】6500~8000min-1
