XEBEC研磨石™ 柔性柄型的使用方法

说明书下载

使用时注意事项

*使用时不要超过最高运行速度,否则可能会被折断。

*该工具即使在低速时也有很好的研磨能力。 请以1,000min-1的转速开始使用,然后逐步提高转速。

*使用时只需轻压工件,大概1N左右(100gf,0.5mm弯曲位移)。

如何有效使用

钻孔加工后去毛刺

选用比2次加工孔稍大的球头,将其压在孔口上进行去毛刺处理。


钻后去背面毛刺

选用比二次孔略小的球形头,通过轮廓加工去毛刺。


钻孔后去除盲孔周围的毛刺。

选择圆柱头,将其压在孔上,然后上下移动去毛刺。


开槽加工后去毛刺

选择比槽口宽稍大的球形头,在槽口处来回移动去毛刺。

工具选择

直径从3~10mm的五种尺寸,两种类型的磨头(球形和圆柱形),以及三种不同的目数:#220、#400和#800。
如果担心表面损伤,请使用#800,如果您需要高磨削力,推荐使用#220。

关于加工条件

推荐转速
该工具即使在低速下也有很好的研磨力,因此从1000min-1开始使用,然后逐渐提高转速。
(*请在最高限速内使用)
球型
产品型号 推荐转速(min-1) 最高转速(min-1)
CH-PB-3B 5000~8000 15000
CH-PB-4B 5000~8000 13000
CH-PB-5B 5000~8000 12000
CH-PB-6B 5000~8000 10000
CH-PO-3B 5000~8000 15000
CH-PO-4B 5000~8000 13000
CH-PO-5B 5000~8000 12000
CH-PO-6B 5000~8000 10000
CH-PM-3B 5000~8000 15000
CH-PM-4B 5000~8000 13000
CH-PM-5B 5000~8000 12000
CH-PM-6B 5000~8000 10000
CH-PM-10B 4000~5000 6000
CH-PM-3B-L 1000
CH-PM-4B-L 3000
CH-PM-5B-L 3000
CH-PM-6B-L 3000
CH-PM-10B-L 2000
圆柱型
产品型号 推荐转速(min-1) 最高转速(min-1)
CH-PB-3R 5000~8000 15000
CH-PB-4R 5000~8000 13000
CH-PB-5R 5000~8000 12000
CH-PO-3R 5000~8000 15000
CH-PO-4R 5000~8000 13000
CH-PO-5R 5000~8000 12000
CH-PM-3R 5000~8000 15000
CH-PM-4R 5000~8000 13000
CH-PM-5R 5000~8000 12000
CH-PM-5R-C01 5000~8000 12000
切削量

使用时只需轻压工件,大概1N左右(100gf,0.5mm弯曲位移)。

进给速度

请从300mm/min开始尝试。 没有使用上限。

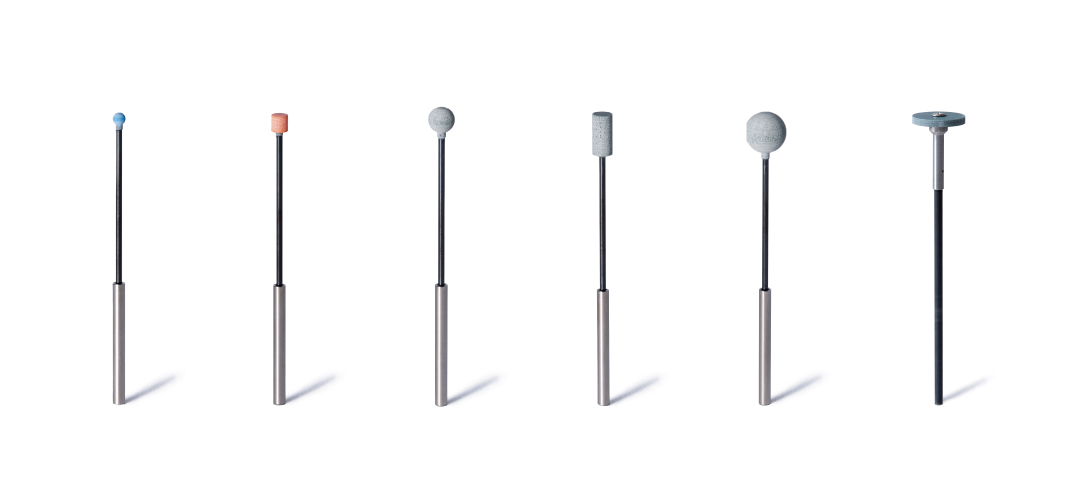

XEBEC研磨石™ 柔性柄型

轴部采用弹簧钢,与工件柔和接触,防止加工时产生颤动
最适用于开钻孔后正面孔口和背面孔口的去毛刺

→点击此处查看产品详情
