XEBEC 浮动夹头™ 直型刀柄型

内置弹簧,保证负载稳定性
保证边缘品质的稳定性,减少调节研磨刷长度的频率

对应机型

可在以下环境中使用

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)

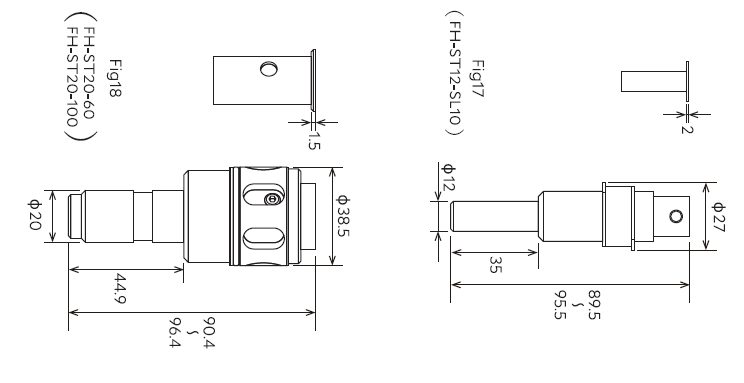

产品阵容
产品型号 适用研磨刷尺寸(mm) 适用套筒夹柄直径(mm) 最高转速(min-1) 配件
FH-ST12-SL10 φ6 φ6(配件①使用时) 10000 ①Φ6衬套
②Φ8衬套
③低负荷弹簧
④标准弹簧*
⑤高负荷弹簧
*购买时内置
φ15 φ6(配件①使用时) 6000
φ25 φ8(配件②使用时) 5000
φ40 φ10 3000
FH-ST20-60 φ60 φ12 2000 Φ12衬套
FH-ST20-100 φ100 φ16 1200 Φ16衬套



关于弹簧负荷
负荷调整 外径
(mm)
弹簧系数(N/mm) 全长(mm) 浮动行程对应负荷(N)
0mm 6mm
标准弹簧 购买时内置 φ10 0.3 40 4.5 6.3
低负荷弹簧 附带 φ10 0.3 30 1.5 3.3
高负荷弹簧 附带 φ10 0.55 39 7.2 10.5
最大负荷弹簧 单独出售 φ10 3.03 30 15.2 33.4



使用注意

・操作时请垂直对准工件。
・工件表面有断层或有突起时请勿使用。
・使用卧式加工中心时,伸缩功能可能会因低荷重而无法正常工作。
