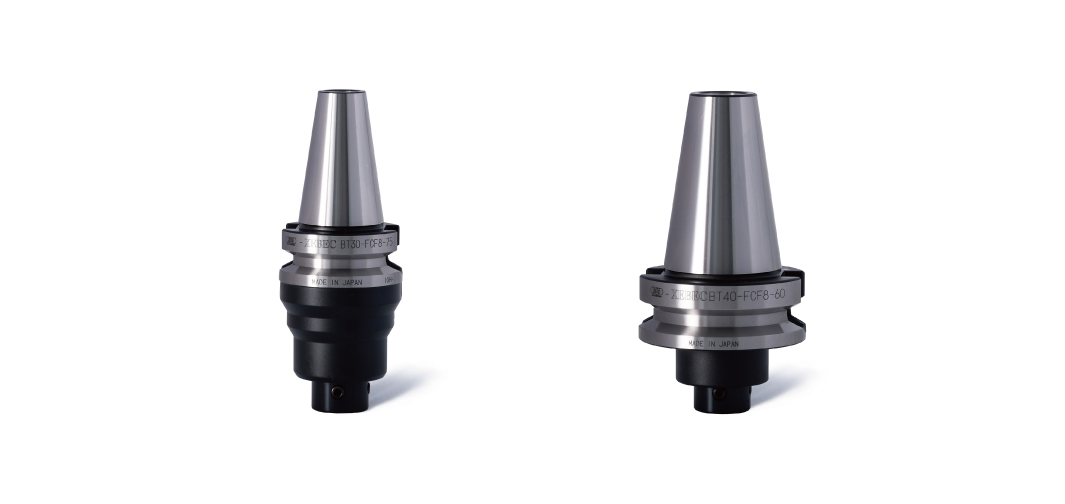

XEBEC 浮动夹头™ BT刀柄型

内置弹簧,保证负载稳定性
有助于稳定边缘质量,减少调节研磨刷长度的频率

对应机型

可在以下环境中使用

  • マシニングセンタ
  • 複合旋盤
  • 専用機
  • ロボット
  • 旋盤(ミーリング機能有)
  • ボール盤
  • 回転工具(電動)
  • 回転工具(エアー)
产品阵容

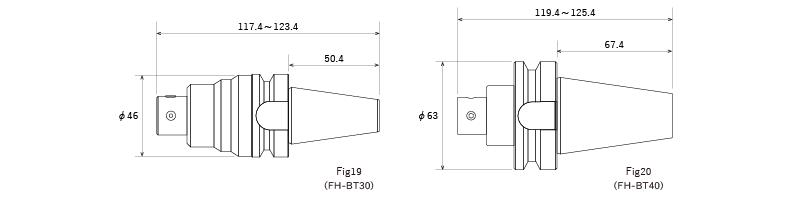

产品型号 适用研磨刷尺寸(mm) 适用产品筒套的柄径(mm) 最高转速(min-1) 刀柄锥度线以下长度(mm) 图(mm)
FH-BT30 φ6 φ6* 10000 75 19
φ15 φ6* 6000
φ25 φ8 5000
FH-BT40 φ6 φ6* 10000 60 20
φ15 φ6* 6000
φ25 φ8 5000



* 可提供φ6衬套,详情请咨询。
关于弹簧负荷
负荷调整 浮动行程对应负荷(N) 调整弹簧的位置
0mm 6mm
标准浮动夹头 2 6 负荷调整弹簧2位于轴端部时
加强版浮动夹头 6 10 负荷调整弹簧2位于轴内部时
使用注意

・操作时请垂直对准工件。
・工件表面有断层或有突起物时请勿使用。
・使用卧式加工中心时,伸缩功能可能会因低负荷而无法正常工作。
