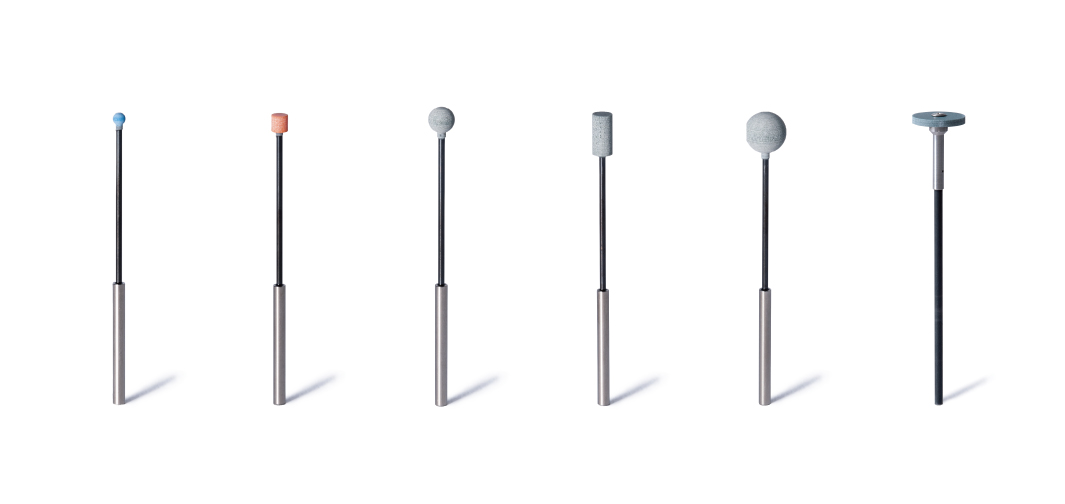

XEBEC 研磨石™ 柔性柄型

柄部采用弹簧钢，能与工件柔和接触，防止加工时产生颤动
最适用于去除开钻孔后正面孔口和背面孔口的毛刺

对应机型

可在以下环境中使用

  • マシニングセンタ
  • 旋盤(ミーリング機能付き)
  • 旋盤(ミーリング機能なし)
  • 専用機
  • ロボット
  • 回転工具（電動）
  • 回転工具（エアー）

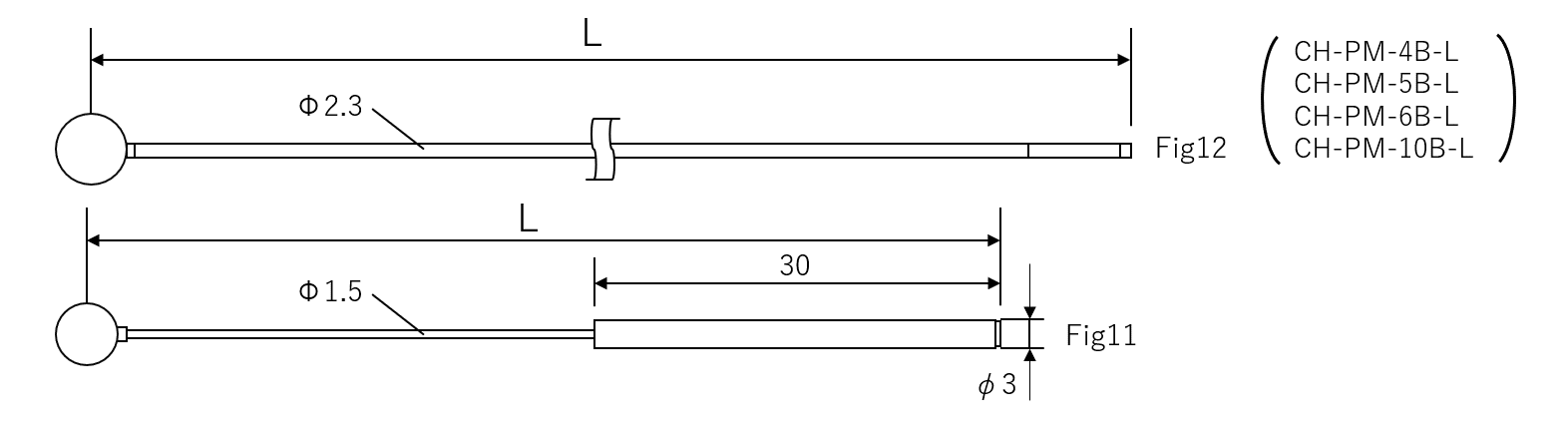

球型
目数（颜色） 产品型号 头部尺寸(mm) 柄径(mm) 轴径(mm) 全長L
（ｍｍ）		 推荐转速(min-1) 最高转速(min-1) 图
#800 （蓝） CH-PB-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PB-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PB-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PB-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
#400 （橙） CH-PO-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PO-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PO-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PO-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
#220 （灰） CH-PM-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PM-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PM-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PM-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
CH-PM-10B φ10 φ1.5 φ3 70 4000～5000 6000 11
CH-PM-3B-L φ3 φ1.5 φ3 150 – 1000 11
CH-PM-4B-L φ4 φ2.3 φ2.3 150 – 3000 12
CH-PM-5B-L φ5 φ2.3 φ2.3 150 – 3000 12
CH-PM-6B-L φ6 φ2.3 φ2.3 150 – 3000 12
CH-PM-10B-L φ10 φ2.3 φ2.3 150 – 2000 12
圆柱型
目数（颜色） 产品型号 头部尺寸(mm) 柄径(mm) 轴径(mm) 全长L(mm) 推荐转速(min-1) 最高转速(min-1) 图
#800　蓝 CH-PB-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PB-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PB-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
#400　橙 CH-PO-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PO-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PO-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
#220　灰 CH-PM-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PM-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PM-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
CH-PM-5R-C01 φ5×10 φ1.5 φ3 70 5000～8000 12000 11

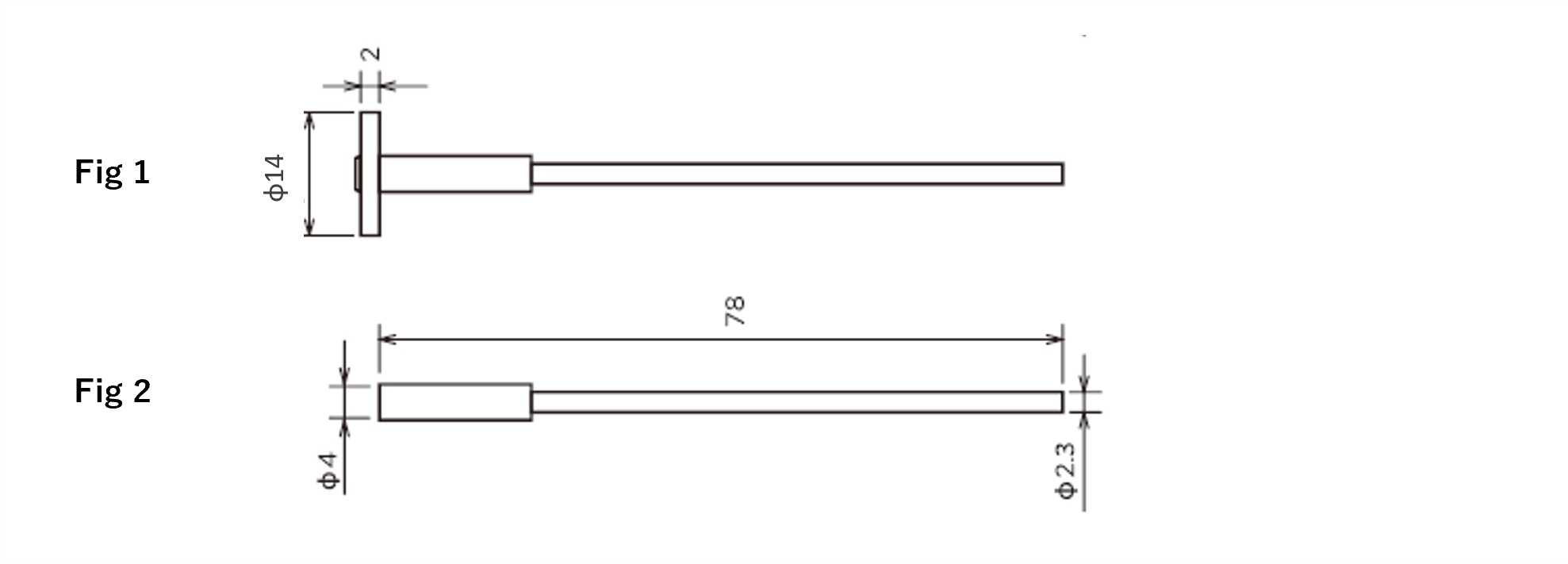

圆盘形研磨头​

研磨头本体

目数（颜色） 产品型号 头部直径×厚度（ｍｍ） 最高转速(min-1) fig
#220
（灰）		 CH-PM-14D φ14×2 5000 1

专用柄

产品型号 柄径（ｍｍ） 全长L（ｍｍ） 螺丝 最高转速(min-1) fig
CH-D-SH φ2.3 78 M2×6 5000 2

产品包含螺丝和专用扳手

试用套餐

含1个研磨头​主体和1个专用柄。
*套餐可能随时结束。

产品型号
CHPM14D-SET
用于φ2.3转换的筒夹套

可与Φ3旋转工具的头部链接。

产品型号
RMP3024X
使用注意

・请以正向（顺时针）旋转方式使用。
・若反向（逆时针）旋转，会导致螺丝松动，油石部分会掉落。

以下情况会导致工具破损
・使用时超过规定最高转速
・使用气动式旋转工具
