プログラムの機械への導入方法（XZY軸用プログラムの場合）

加工プログラムへXEBECバリ取りプログラムを組み込む例です。
制御装置はMELDAS系に準拠しております。プログラム内のGコードなどは、お使いの数値制御加工機に合わせてください。

加工内容

素材形状
外径Φ30×内径Φ20
前加工
素材の円筒軸と同心で直交する穴Φ10のドリル加工を行う。
バリ取り箇所
穴Φ10と内径Φ20が交差したエッジ部分（上下とも）のバリ取りをXEBEC裏バリカッター&バリ取りプログラムで行う。

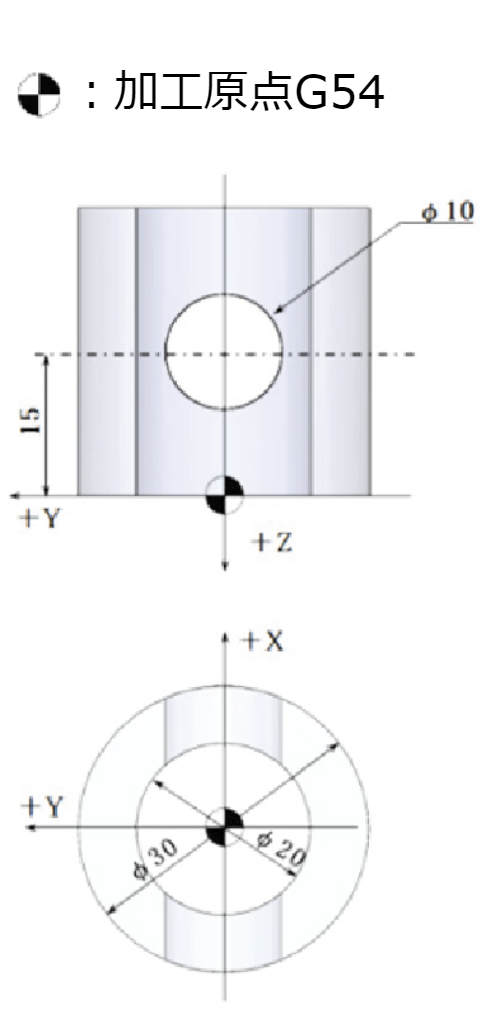

【製品図】

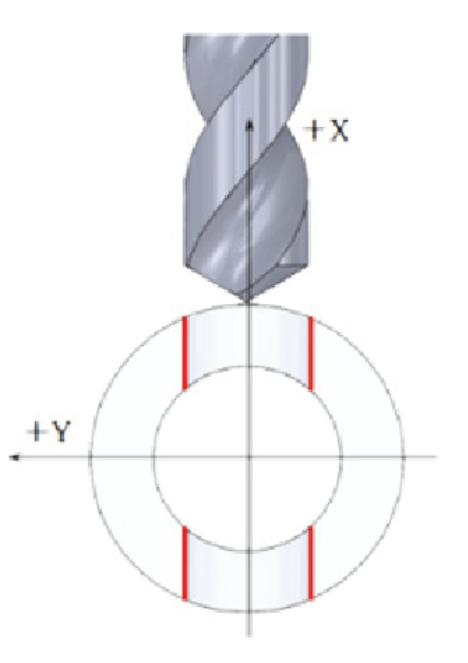

工程1　ドリル加工

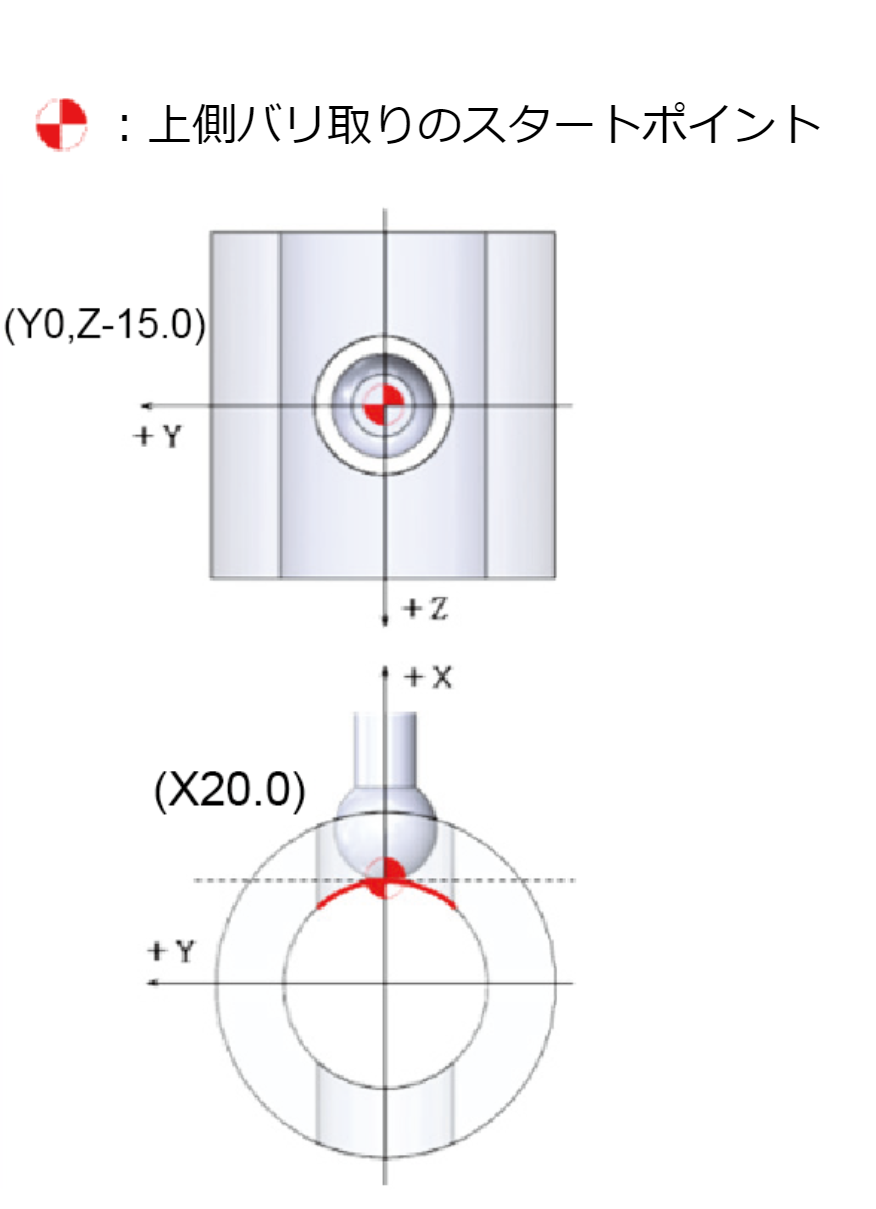

工程2　上側バリ取り

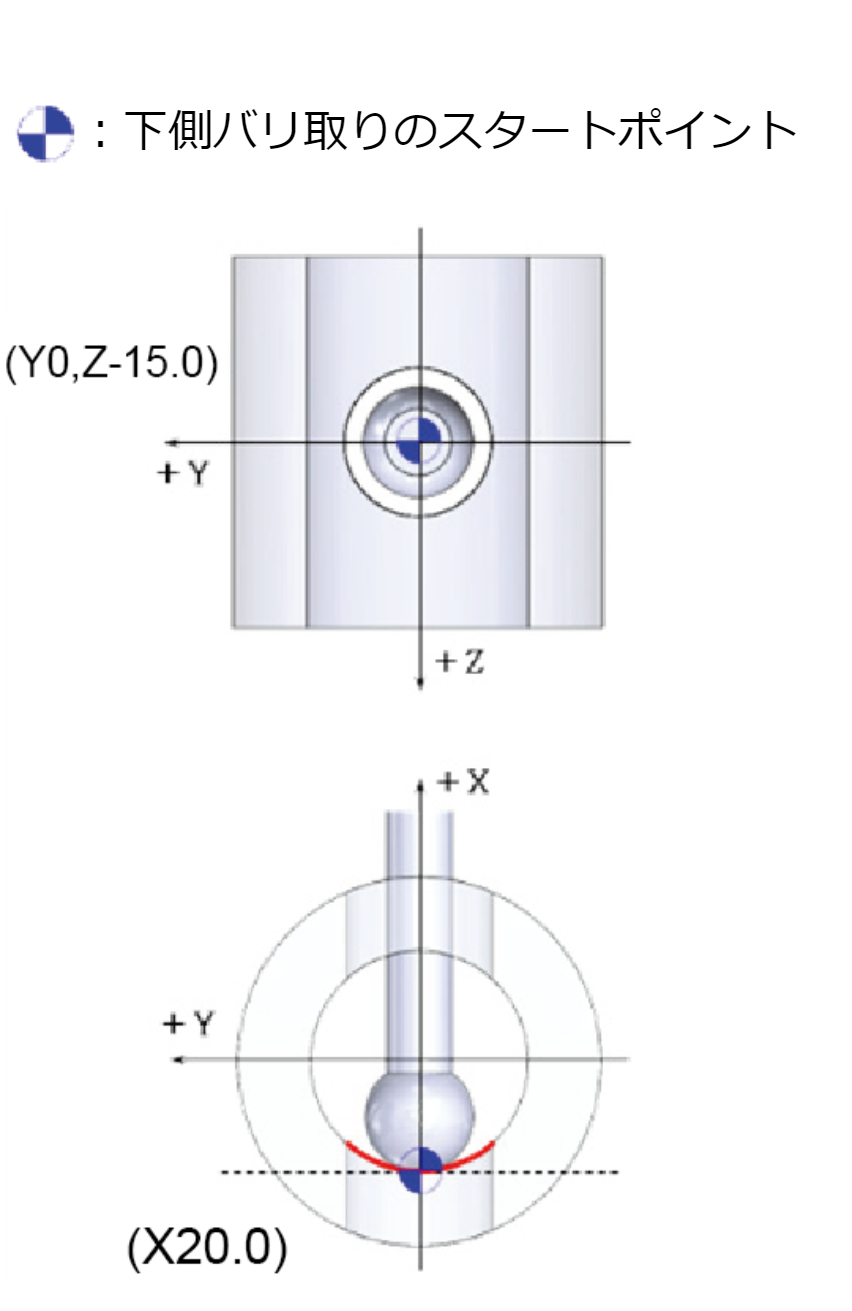

工程3　下側バリ取り

プログラム概要

メインプログラム
O0001（MAIN PROG）；
G0G18；	XY平面選択
N1(10DRILL/T1H1)；	工程1　Φ10ドリル加工工程
M05；
M69；	主軸アンクランプ
G98M45；	毎分送り指令およびC軸接続
G00G28H0.0；	C軸第一原点復帰
G28V0.0；	Y軸第一原点復帰
G00T0101；	T01ドリル呼出しおよびNo.1工具補正指令
G54X40.0Z50.0C0.0；	加工原点G54選択およびC0位相決め
G97S5000M13；	ミーリング工具正回転
Z-15.0Y0.0M08；	ZY軸を穴中心へ位置決め
M68；	主軸クランプ
G83X-40.0R-2.0F500；	側面スポットドリルサイクルG83
G80；	ドリルサイクルキャンセル
G00X40.0Z50.0M69；	主軸アンクランプ
G28U0.0W0.0M05；	XZ軸第一原点復帰
M09；
M01；

N2（5.8BURRS CUTTER/T0202）；	工程2-3　裏バリ取り工程
M05；
M69；	主軸アンクランプ
G98M45；	毎分送り指令およびC軸接続
G00G28H0.0；	C軸第一原点復帰
G28V0.0；	Y軸第一原点復帰
G00T0202；	T02XEBEC裏バリカッター呼出しおよびNo.2工具補正指令
G54X40.0Z50.0C0.0；	加工原点G54選択およびC0位相決め
G97S6000M13；	ミーリング工具正回転
Z-15.0Y0.0M08；	ZY軸を上側バリ取りプログラムのスタートポイントへ位置決め
M68；	主軸クランプ
G01X20.0F3000；	X軸を上側バリ取りプログラムのスタートポイントへ位置決め
F1000；	バリ取り加工の送り速度指定
M98P0002；	工程2　サブプログラムO0002番の呼出し（XEBECバリ取りプログラム）
G01Z-15.0Y0.0F3000；	ZY軸を下側バリ取りプログラムのスタートポイントへ位置決め
X-20.0；	X軸を下側バリ取りプログラムのスタートポイントへ位置決め
F1000；	バリ取り加工の送り速度指定
M98P0003；	工程3　サブプログラムO0003番の呼出し（XEBECバリ取りプログラム）
G00X40.0；
Z50.0M69；	主軸アンクランプ
G28U0.0W0.0M05；	XZ軸第一原点復帰
M09；
M01；
M30；	加工終了

上側バリ取りサブプログラム
O0002（UPPER EDGE SUB PROG）；
U0.000V0.000W0.000；	XEBECバリ取りプログラム
U-11.293V0.000W0.000；
U0.000V2.564W0.000；
U0.017V-0.027W0.434；
U0.046V-0.077W0.409；

U-0.072V0.126W0.390；
U-0.048V0.080W0.419；
U-0.017V0.028W0.442；
U0.000V-2.564W0.000；
U11.293V0.000W0.000；
M99；	メインプログラムへ戻る

下側バリ取りサブプログラム
O0003（LOWER EDGE SUB PROG）；
U0.000V0.000W0.000；	XEBECバリ取りプログラム
U-0.307V0.000W0.000；
U0.000V2.564W0.000；
U-0.017V-0.027W0.434；
U-0.046V-0.077W0.409；

U0.072V0.126W0.390；
U0.048V0.080W0.419；
U0.017V0.028W0.442；
U0.000V-2.564W0.000；
U0.307V0.000W0.000；
M99；	メインプログラムへ戻る

プログラム指令時はご使用される機械の指令方式（直径指令か半径指令）に合った指令値としてください。
XZC軸用プログラムの場合も組み込み方法は同様ですが、XEBECバリ取りプログラムの指令前後に極座標補間の有効/無効指令を行ってください。
